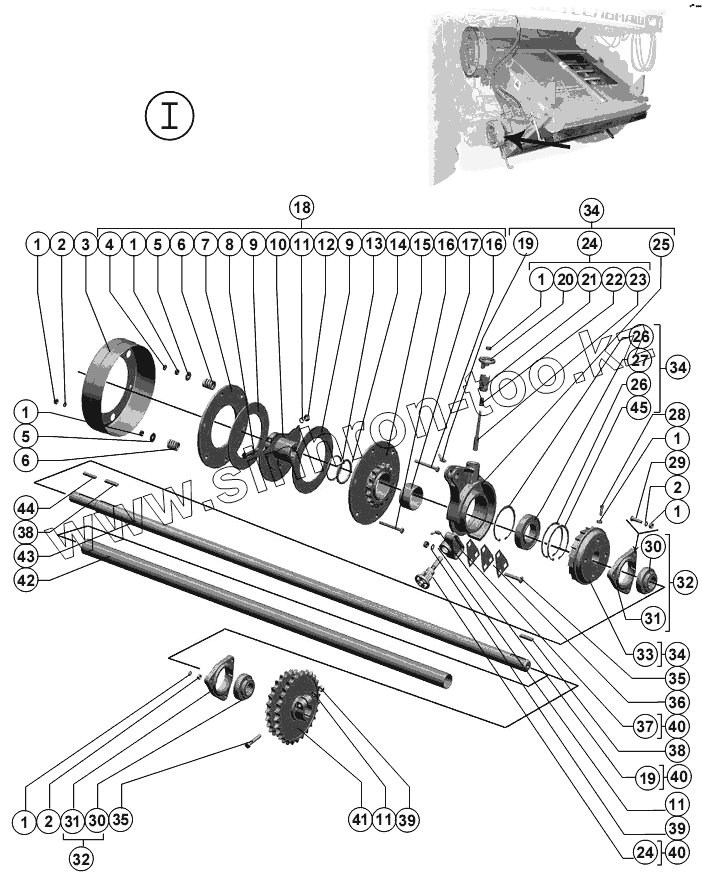

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Устройство предохранительное. Механизм реверса
1
1
1
1
1
1
1
2
2
2
3
4
5
5
6
6
7
8
9
9
10
11
11
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
24
25
26
26
27
28
29
30
30
31
31
32
32
33
34
34
34
35
35
36
37
38
38
39
39
40
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 3 | РСМ-10.27.02.020 | Кожух | |
| 4 | М10-6H.04.019 ГОСТ 5916-70 | Гайка | |
| 5 | C 10х3.01.019 ГОСТ 6958-78 | Шайба | |
| 6 | ЖКС 01.622 | Пружина | |
| 7 | 54-44561 | Диск нажимной | |
| 8 | М12x1,25-6gx65.88.35.019 ГОСТ 7798-70 | Болт | |
| 9 | 54-01069 | Накладка фрикционная | |
| 10 | 3518050-11980А | Диск ведущий | |
| 11 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 12 | М12х1,25-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 13 | 54-44562 | Обойма | |
| 14 | СП-80-67-5 ГОСТ 6308-71 | Кольцо | |
| 15 | 3518060-18610А | Звездочка | |
| 16 | М10-6gx90.88.35.019 ГОСТ 7798-70 | Болт | |
| 17 | 54-01071А | Втулка | |
| 18 | 3518060-18600Б | Устройство предохранительное | |
| 19 | 2.2.45.Ц6.хр ГОСТ 19853-74 | Маслёнка | |
| 20 | 3518060-11052A | Маховичок | |
| 21 | 3518060-16488 | Штуцер | |
| 22 | 3518060-16291 | Пружина | |
| 23 | 3518060-16412А | Палец фиксатора | |
| 24 | 3518060-18570Б | Шток фиксатора | |
| 25 | 3518060-12037А | Рычаг | |
| 26 | C110 ГОСТ 13943-86 | Кольцо | |
| 27 | 180712АС27 | Подшипник или 180712К10С27 | |
| 28 | В.М10-6gх25.22H.019 ГОСТ 1482-84 | Винт | |
| 29 | M10x40 ТУ23.4617472.06-91 | Болт | |
| 30 | 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 31 | Н.027.106 | Корпус подшипника | |
| 32 | Н.027.01.060 | Опора подшипника | |
| 33 | РСМ-10.27.02.302 | Храповик | |
| 34 | 3518060-18560 | Механизм реверса | |
| 35 | M12x65 ТУ23.4617472.06-91 | Болт | |
| 36 | 3518060-14796 | Прокладка | |
| 37 | 3518060-12036А | Корпус фиксатора | |
| 38 | 2-12x8x50 ГОСТ 23360-78 | Шпонка | |
| 39 | М12-6H.6.019 ГОСТ 5918-73 | Гайка | |
| 40 | 3518060-18580Б | Фиксатор реверса | |
| 41 | 3518060-18390Б | Блок звездочек z=28 z=25 t=25,4 | |
| 42 | 3518060-10071 | Труба | |
| 43 | 3518060-16403Б | Вал | |
| 44 | 2-10x8x50 ГОСТ 23360-78 | Шпонка | |
| 45 | C60 ГОСТ 13942-86 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
