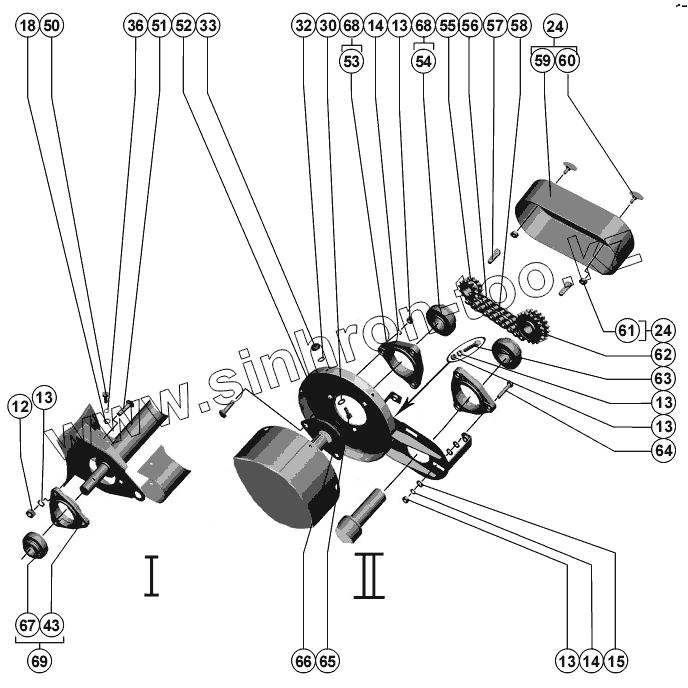

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Шнек выгрузной
12
13
13
13
13
13
14
14
15
18
24
24
30
32
33
36
43
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.01.07.403А-01 | Сектор | |
| 2 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт | |
| 3 | С.12х2.01.019 ГОСТ 11371-78 | Шайба | |
| 4 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 5 | М12-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 6 | РСМ-10.01.55.080 | Шнек | |
| 7 | РСМ-10Б.01.55.020А | Корпус | |
| 8 | РСМ-10.01.55.170Б-01 | Вал | |
| 9 | РСМ-10.01.55.260 | Кожух защитный | |
| 10 | М6-6gx45.48.019 ГОСТ 7798-70 | Болт | |
| 11 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 12 | РСМ-10.01.55.150А | Хомут | |
| 13 | М10-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 14 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 15 | C 10.01.019 ГОСТ 6958-78 | Шайба | |
| 16 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт | |
| 17 | РСМ-10Б.01.55.210А | Скоба | |
| 18 | М6-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 19 | РСМ-10Б.01.55.901 | Полуподшипник | |
| 20 | РСМ-10.01.55.220 | Тяга | |
| 21 | РСМ-10.01.55.512 | Планка | |
| 22 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт | |
| 23 | РСМ-10.01.55.200 | Канат | |
| 24 | РСМ-10.01.48.100А | Щиток | |
| 25 | РСМ-10.01.48.501 | Планка | |
| 26 | M6x16 ТУ23.4617472.06-91 | Болт | |
| 27 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 28 | РСМ-10.01.48.001 | Лоток | |
| 29 | РСМ-10.01.55.260-02 | Кожух защитный | |
| 30 | M8x40 ТУ23.4617472.06-91 | Болт | |
| 31 | С.8.01.019 ГОСТ 11371-78 | Шайба | |
| 32 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 33 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 34 | РСМ-10.01.48.431А | Хомут | |
| 35 | 44-2-22-1-1-1 | Тяга | |
| 36 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 37 | РСМ-10.01.48.426 | Крышка | |
| 38 | РСМ-10.01.48.090 | Планка | |
| 39 | 65-60530 | Ось петли | |
| 40 | РСМ-10.01.07.403А | Сектор | |
| 41 | РСМ-10.01.55.429-01 | Шайба защитная | |
| 42 | Н.027.104 | Корпус подшипника | |
| 43 | 1580207 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник | |
| 44 | 33.01.019 ГОСТ 11872-89 | Шайба | |
| 45 | М33х1,5-6H.05.019 ГОСТ 11871-88 | Гайка | |
| 46 | M10x40 ТУ23.4617472.06-91 | Болт | |
| 47 | РСМ-10Б.01.55.180 | Опора | |
| 48 | РСМ-10.01.48.080 | Крышка | |
| 49 | Н.027.01.040-04 | Опора | |
| 50 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт | |
| 51 | M10x40 ТУ23.4617472.06-91 | Болт | |
| 52 | РСМ-10.01.48.120А | Фланец | |
| 53 | Н.027.106 | Корпус подшипника | |
| 54 | 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 55 | РСМ-10.01.55.602 | Звездочка | |
| 56 | 2ПР-19,05-7500 ТУ 3-312-85 | Цепь 37 звеньев | |
| 57 | РСМ-10Б.01.55.601 | Шпонка специальная | |
| 58 | С-2ПР-19,05-7500 ТУ 3-312-85 | Звено | |
| 59 | РСМ-10.01.55.002 | Щиток | |
| 60 | 44-1-2-16-2 | Винт | |
| 61 | 44-00241 | Втулка | |
| 62 | РСМ-10.01.55.240-01 | Звездочка | |
| 63 | М10-6gx65.88.35.019 ГОСТ 7798-70 | Болт | |
| 64 | М10-6gx50.88.35.019 ГОСТ 7798-70 | Болт | |
| 65 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт | |
| 66 | РСМ-10.01.55.429 | Шайба защитная | |
| 67 | 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 68 | Н.027.01.060 | Опора подшипника | |
| 69 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
