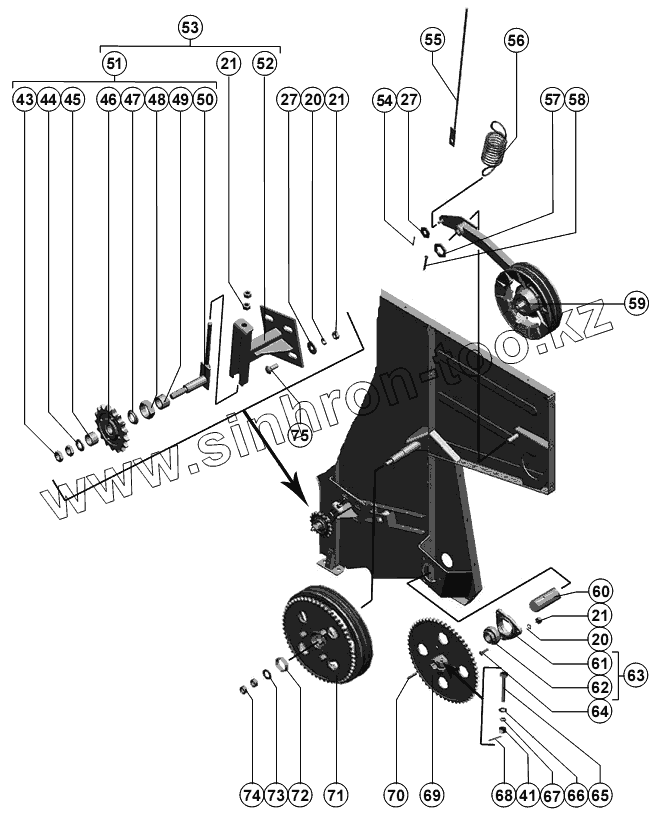

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Панель левая каркаса молотилки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
20
20
21
21
21
27
27
41
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
Позиция на иллюстрации Заводской номер детали Название детали
1 РСМ-10.01.30.330В Ролик натяжной
2 С.18х1,4.01.019 ГОСТ 11371-78 Шайба
3 С.18.01.019 ГОСТ 11371-78 Шайба
4 M12x65 ТУ 23.4617472.06-91 Болт
5 М12-6gx60.88.35.019 ГОСТ 7798-70 Болт
6 РСМ-10Б.01.31.000Б Панель
7 РСМ-10.01.39.000Г Устройство домолачивающее
8 М8-6gx35.88.35.019 ГОСТ 7798-70 Болт
9 С.8х1,4.01.019 ГОСТ 11371-78 Шайба
10 РСМ-10.01.30.514А Хомут
11 РСМ-10.01.30.890А Кожух
12 M8x20 ТУ 23.4617472.06-91 Болт
13 8Т 65Г 019 ГОСТ 6402-70 Шайба
14 М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
15 М8-6gx25.88.35.019 ГОСТ 7798-70 Болт
16 РСМ-10.01.30.050А Шкив натяжной
17 М8-6gx20.88.35.019 ГОСТ 7798-70 Болт
18 М10-6gx25.88.35.019 ГОСТ 7798-70 Болт
19 С.10.01.019 ГОСТ 11371-78 Шайба
20 10Т 65Г 019 ГОСТ 6402-70 Шайба
21 М10-6Н.6.019 ГОСТ 5915-70 Гайка
22 РСМ-10Б.14.60.402А Боковина
23 РСМ-10.01.34.200В Задний контрпривод
24 РСМ-10.01.30.090А Ролик натяжной
25 РСМ-10.01.30.015 Кольцо (для комбайнов с измельчителем)
26 РСМ-10.01.30.831А Втулка
27 C 10х3.01.019 ГОСТ 6958-78 Шайба
28 РСМ-10.01.30.613 Тяга
29 РСМ-10.01.30.646 Пружина
30 М12-6gx50.88.35.019 ГОСТ 7798-70 Болт
31 РСМ-10.01.30.403 Кронштейн
32 РСМ-10.01.39.150А Кронштейн
33 Пр П-1М 17МО.082.021ТУ Преобразователь первичный Пр П-1М 17МО.082.021ТУ
34 М10-6gx30.88.35.019 ГОСТ 7798-70 Болт
35 РСМ-10.01.30.653 Тяга
36 M6x20 ТУ 23.4617472.06-91 Болт
37 РСМ-10.01.30.440Б Рычаг
38 34-2-70 Крышка верхнего люка
39 РСМ-10.01.15.436 Шайба эксцентрическая
40 54-2-157 Гайка специальная
41 М12-6H.6.019 ГОСТ 5918-70 Гайка
42 С.12х3.01.019 ГОСТ 11371-78 Шайба
43 М14-6Н.6.019 ГОСТ 5916-70 Гайка
44 С.14х3.01.019 ГОСТ 11371-78 Шайба
45 РСМ-10.01.30.802Б Втулка или РСМ-10.01.00.003-03
46 54-2-48-1 Звездочка z=17 t=19,05
47 РСМ-10.01.30.019 Втулка
48 РСМ-10.01.30.652 Гайка
49 РСМ-10.01.30.841А Втулка
50 РСМ-10.01.30.470А Тяга
51 РСМ-10.01.30.430Б Звездочка в сборе
52 РСМ-10.01.30.280А Кронштейн
53 РСМ-10.01.30.020Б Устройство натяжное (для комбайнов с копнителем)
54 3,2х20.019 ГОСТ 397-79 Шплинт
55 РСМ-10Б.01.30.170 Тяга (для комбайнов с копнителем)
56 РСМ-10Б.01.30.605 Пружина (для комбайнов с копнителем)
57 С.20х3,9.01.019 ГОСТ 11371-78 Шайба
58 5,0х32.019 ГОСТ 397-79 Шплинт
59 РСМ-10Б.01.30.120Б Ролик натяжной (для комбайнов с копнителем)
60 РСМ-10.01.41.010А Вал коленчатый
61 Н.027.103 Корпус подшипника или РСМ-10.27.01.101
62 1680205К10С27 ТУ 37.006.084-90 Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340
63 Н.027.01.040 Опора (для комбайнов с копнителем)
64 М10х35 ТУ 23.4617472.06-91 Болт
65 2М12-6gx75.88.35.019 ГОСТ 7798-70 Болт
66 С.12.01.019 ГОСТ 11371-78 Шайба
67 12Т 65Г 019 ГОСТ 6402-70 Шайба
68 3,2х32.019 ГОСТ 397-79 Шплинт
69 РСМ-10Б.01.30.560 Звёздочка
70 8x7x50 ГОСТ 23360-78 Шпонка
71 РСМ-10Б.01.30.040 Контрпривод (для комбайнов с копнителем) или РСМ-10Б.01.30.070
72 РСМ-10.14.28.804 Втулка (для комбайнов с копнителем)
73 C 16х3,9.01.019 ГОСТ 6958-78 Шайба
74 М16-6H.6.019 ГОСТ 5915-70 Гайка
75 М10х25 ТУ 23.4617472.06-91 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
