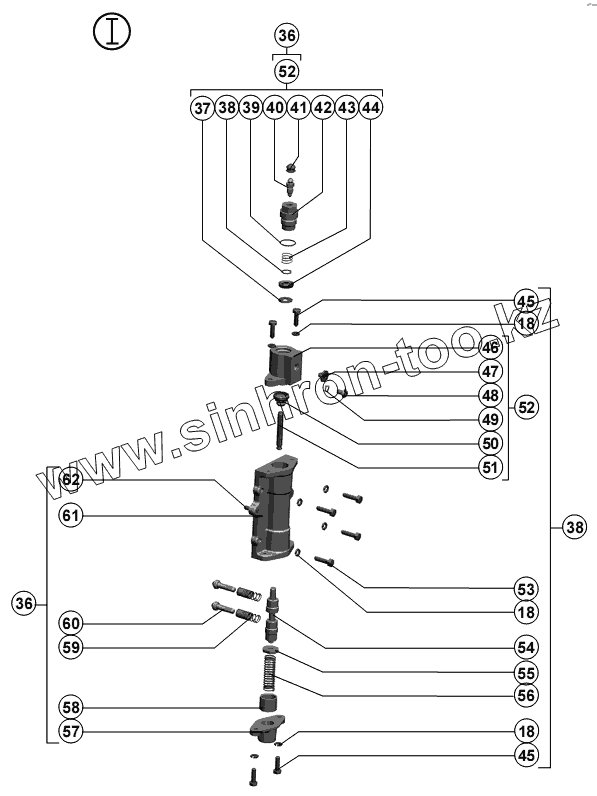

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Механизм переключения коробки диапазонов
18
18
18
36
36
37
38
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 36 | 25.160-02.060 | Механизм переключения | |
| 37 | 3518020-40149 | Шайба защитная | |
| 38 | 3518020-40148 | Шайба | |
| 39 | 3518020-40158 | Кольцо 43-2 | |
| 40 | 54-60269А | Клапан | |
| 41 | 75Ш-10034Б | Колпак | |
| 42 | 3518020-46335 | Штуцер | |
| 43 | ГА-35602 | Пружина | |
| 44 | Гак-49004 | Манжета уплотнительная | |
| 45 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт | |
| 46 | 3518020-41016 | Корпус | |
| 47 | 3518020-40096 | Заглушка | |
| 48 | В.М4-6gх6.48.016 ГОСТ 17473-80 | Винт | |
| 49 | 4Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 50 | 3518050-40024 | Чехол защитный гидроцилиндра | |
| 51 | 3518050-46043 | Шток гидроцилиндра блокировки | |
| 52 | 3518020-42180 ТУ 23.1.39-86 | Гидроцилиндр | |
| 53 | М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт | |
| 54 | 25.160-02.601 | Шток блокировки | |
| 55 | 25.160-02.444 | Шайба штока блокировки | |
| 56 | 3518020-46551 | Пружина | |
| 57 | 3518020-40016А | Крышка корпуса блокировки | |
| 58 | 25.160-02.802 | Втулка ограничительная | |
| 59 | 25.160-02.602 | Пружина фиксатора | |
| 60 | 3518020-46203 | Фиксатор штока диапазонов | |
| 61 | 25.160-02.123 | Корпус блокировки | |
| 62 | 25.160-02.668 | Штифт цилиндрический |
