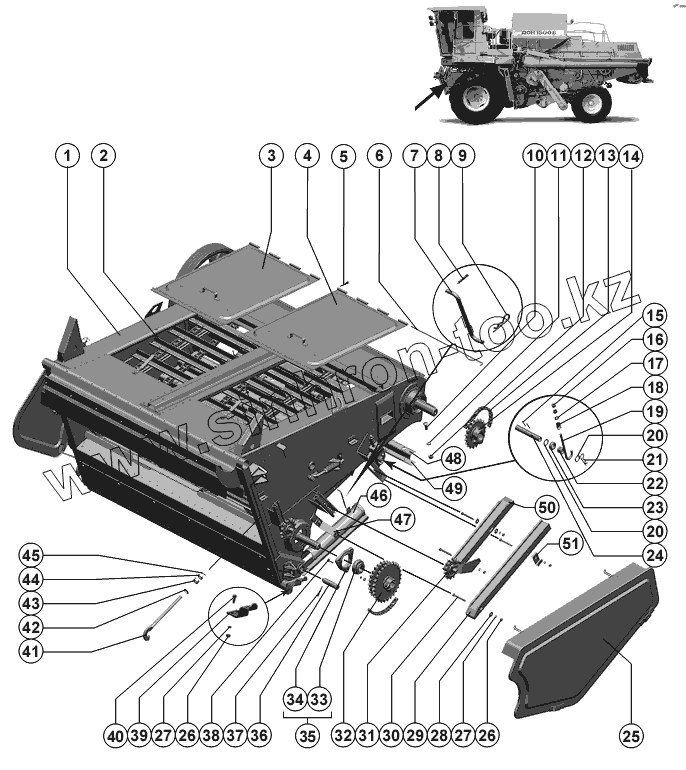

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Камера наклонная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3518060-18020В | Корпус наклонной камеры | |
| 2 | 3518060-18350В | Транспортер цепной | |
| 3 | 3518060-18490Б | Крышка правая | |
| 4 | 3518060-18480Б | Крышка левая | |
| 5 | 2,5x25.019 ГОСТ 397-79 | Шплинт | |
| 6 | 3518060-16322 | Шомпол | |
| 7 | 3518060-16428А | Крючок | |
| 8 | 3,2x20.019 ГОСТ 397-79 | Шплинт | |
| 9 | 2.2,8x40.019 ОСТ 23.2.2-79 | Шплинт | |
| 10 | M8x20 ТУ23.4617472.06-91 | Болт | |
| 11 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 12 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 13 | РСМ-10.27.00.050-04 | Цепь | |
| 14 | 3518060-18440А | Звездочка z=20 t-25,4 | |
| 15 | 4x45.019 ГОСТ 397-79 | Шплинт | |
| 16 | М16-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 17 | С.16.01.019 ГОСТ 11371-78 | Шайба | |
| 18 | ЖКС 01.622 | Пружина | |
| 19 | 3518060-16298 | Болт | |
| 20 | 41671 | Шайба | |
| 21 | 2.5x90.019 ОСТ 23.2.2-79 | Шплинт | |
| 22 | 3518060-10124А | Втулка | |
| 23 | 3518060-10125 | Ролик | |
| 24 | 3518060-18115 | Труба | |
| 25 | 3518060-18640А | Щиток левый | |
| 26 | М10-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 27 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 28 | C 10х3.01.019 ГОСТ 6958-78 | Шайба | |
| 29 | 3518060-19011А | Успокоитель | |
| 30 | М10-6gx90.88.35.019 ГОСТ 7798-70 | Болт | |
| 31 | 3518060-18380Б | Звездочка натяжная | |
| 32 | 3518060-18390Б | Блок звездочек z=28 z=25 t=25,4 | |
| 33 | 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 34 | Н.027.106 | Корпус подшипника | |
| 35 | Н.027.01.060 | Опора подшипника | |
| 36 | 3518060-16427А-01 | Палец | |
| 37 | 6,3x45.019 ГОСТ 397-79 | Шплинт | |
| 38 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт | |
| 39 | 3518060-14917 | Кронштейн | |
| 40 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт | |
| 41 | 3518060-16426 | Крюк | |
| 42 | 3518060-16606 | Шайба сферическая | |
| 43 | М20-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 44 | М20-6H.04.36.019 ГОСТ 5916-70 | Гайка | |
| 45 | 4x32.019 ГОСТ 397-79 | Шплинт | |
| 46 | 3518060-18450Б | Упор гидроцилиндра | |
| 47 | 3518060-15161 | Лапка | |
| 48 | 3518060-10067А | Ремень | |
| 49 | 3518060-15221 | Накладка | |
| 50 | 3518060-19009А | Успокоитель | |
| 51 | 3518060-15173А | Скоба | |
| 52 | РСМ-10.27.02.010 | Шкив | |
| 53 | 14x9x70 ГОСТ 23360-78 | Шпонка | |
| 54 | 3518060-18420Г | Вал верхний | |
| 55 | 3518060-18300Б | Вал транспортёра нижний | |
| 56 | 3518060-18200 | Уплотнитель | |
| 57 | 3518060-14805А | Планка | |
| 58 | 3518060-10061 | Ремень | |
| 59 | М6-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 60 | 6 65Г 019 ГОСТ 6402-70 | Шайба | |
| 61 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 62 | M6x25 ТУ23.4617472.06-91 | Болт | |
| 63 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт | |
| 64 | 3518060-18410А | Кронштейн | |
| 65 | 3518060-18630Б | Звездочка натяжная | |
| 66 | 3518060-16427А | Палец | |
| 67 | M12x65 ТУ23.4617472.06-91 | Болт | |
| 68 | 3518060-14796 | Прокладка | |
| 69 | 3518060-18580Б | Фиксатор реверса | |
| 70 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 71 | М12-6H.6.019 ГОСТ 5918-73 | Гайка | |
| 72 | 3518060-18650Б | Щиток правый | |
| 73 | 3518060-18670В | Щиток правый | |
| 74 | 44 - 00241 | Втулка | |
| 75 | 44-1-2-16-2 | Винт | |
| 76 | 3518060-14019 | Кронштейн | |
| 77 | РСМ-10.27.15.160 | Гидроцилиндр | |
| 78 | С.20х3,9.01.019 ГОСТ 11371-78 | Шайба | |
| 79 | 6-20 b12x50.35.Ц9хр ГОСТ 9650-80 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
