Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Доска стрясная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
13
13
14
19
21
21
33
35
36
36
40
43
44
45
46
47
48
49

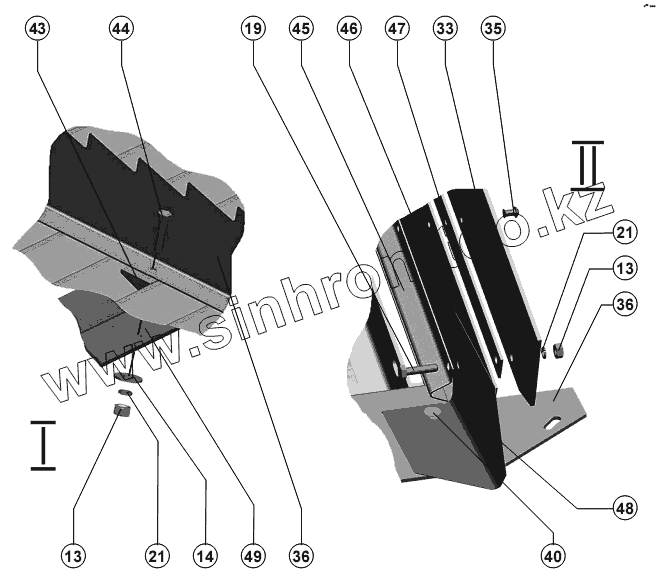

Позиция на иллюстрации Заводской номер детали Название детали
1 РСМ-10.01.08.010В Доска стрясная
2 РСМ-10Б.01.01.404 Пластина
3 М12х120 ТУ23.4617472.06-91 Болт
4 М10х30 ТУ23.4617472.06-91 Болт
5 РСМ-10.01.08.040А Пальцевая решетка
6 М12-6Н.6.019 ГОСТ 5915-70 Гайка
7 С.12х2.01.019 ГОСТ 11371-78 Шайба
8 РСМ-10.01.01.205Б Хомут
9 РСМ-10Б.01.06.005 Втулка
10 РСМ-10.01.06.604 Вал
11 РСМ-10Б.01.06.004 Втулка
12 44Б-00239 Втулка
13 М6-6Н.6.019 ГОСТ 5915-70 Гайка
14 С.6х1,4.01.019 ГОСТ 6958-78 Шайба
15 РСМ-10.01.01.180 Щиток
16 С.14х3.01.019 ГОСТ 11371-78 Шайба
17 С.10.01.019 ГОСТ 11371-78 Шайба
18 М10-6Н.6.019 ГОСТ 5915-70 Гайка
19 М6-6gх25.48.019 ГОСТ 7798-70 Болт
20 РСМ-10.01.08.603 Ушки
21 6Т 65Г 019 ГОСТ 6402-70 Шайба
22 РСМ-10.01.08.611 Ось шарнира
23 РСМ-10.01.08.419 Скоба
24 РСМ-10.01.08.602 Ролик
25 РСМ-10.01.08.418 Рукоятка
26 М8-6Н.6.019 ГОСТ 5915-70 Гайка
27 РСМ-10.01.08.060 Замок
28 54-30127-01 Крышка
29 М10-6gх80.35.88.019 ГОСТ 7798-70 Болт
30 РСМ-10.01.08.030А Подвеска
31 РСМ-10Б.01.08.001 Прокладка
32 РСМ-10.01.08.201 Хомут
33 РСМ-10.01.08.001А Отлив
34 РСМ-10.01.08.020А Надставка
35 5х16.01. 10кп.016 ГОСТ 10299-80 Заклёпка
36 РСМ-10.01.08.002А Отлив
37 РСМ-10.01.08.402 Гребень
38 РСМ-10Б.01.08.421 Пластина
39 М10х100 ТУ23.4617472.06-91 Болт
40 140-5х12.01. 10кп.016 ОСТ 23.2.437-77 Заклёпка
41 РСМ-10.01.08.000 Стрясная доска
42 РСМ-10.01.06.140 Вал в сборе
43 90064 Прокладка
44 М6-6gх30.48.019 ГОСТ 7798-70 Болт
45 РСМ-10.01.08.405 Жёсткость
46 РСМ-10.01.08.401А Щит
47 РСМ-10.01.08.501 Планка
48 РСМ-10.01.08.009 Косынка
49 РСМ-10.01.08.409 Жёсткость
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
