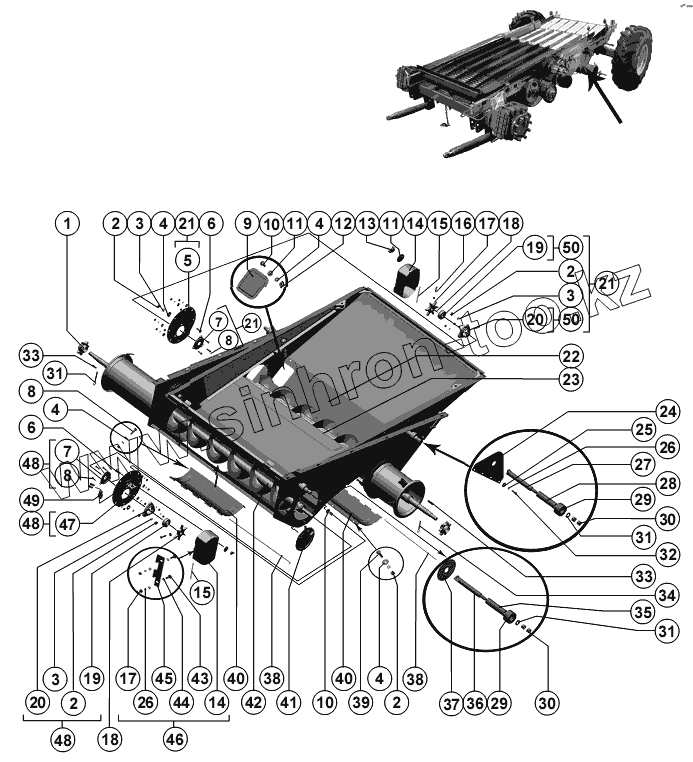

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Блок шнеков
1
2
2
2
2
3
3
3
4
4
4
4
5
6
6
7
7
8
8
8
9
10
10
11
11
12
13
14
14
15
15
16
17
17
18
18
19
19
20
20
21
21
21
22
23
24
25
26
26
27
28
29
29
30
30
31
31
31
32
33
33
34
35
36
37
38
38
39
40
40
41
42
43
44
45
46
47
48
48
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.01.05.201А | Звездочка | |
| 2 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 3 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 4 | С.8х1,4.01.019 ГОСТ 6958-78 | Шайба | |
| 5 | РСМ-10.01.05.050 | Фланец | |
| 6 | М6х20 ТУ23.4617472.06-91 | Болт | |
| 7 | А54-43758 | Крышка | |
| 8 | М8х30 ТУ23.4617472.06-91 | Болт | |
| 9 | РСМ-10Б.01.05.080 | Крышка | |
| 10 | М8х20 ТУ23.4617472.06-91 | Болт | |
| 11 | РСМ-10.01.15.436 | Шайба эксцентрическая | |
| 12 | 54-2-157-01 | Гайка | |
| 13 | 54-2-157 | Гайка специальная | |
| 14 | РСМ-10.01.05.002А | Крышка | |
| 15 | РСМ-10.01.05.601 | Ось | |
| 16 | М6х25.22Н ТУ 23.4617472.07-91 | Винт | |
| 17 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 18 | РСМ-10.10.30.012А | Звездочка или РСМ-10.10.30.032 (экспорт) | |
| 19 | 1680205К10С27 ТУ 37.006.084-90 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 | |
| 20 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 | |
| 21 | РСМ-10.01.05.030 | Фланец в сборе | |
| 22 | РСМ-10Б.01.05.010А | Корпус | |
| 23 | РСМ-10Б.01.05.100А | Шнек колосовой | |
| 24 | РСМ-10Б.01.04.004 | Уплотнение | |
| 25 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 26 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 27 | РСМ-10.01.01.609 | Ось | |
| 28 | РСМ-10.01.01.804-01 | Труба | |
| 29 | 44Б-00239 | Втулка | |
| 30 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 31 | С.16.01.019 ГОСТ 11371-78 | Шайба | |
| 32 | М6-6gх20.48.019 ГОСТ 7798-70 | Болт | |
| 33 | 8х7х40 ГОСТ 23360-78 | Шпонка | |
| 34 | 6,3х45.019 ГОСТ 397-79 | Шплинт | |
| 35 | РСМ-10.01.01.804 | Труба | |
| 36 | РСМ-10.01.01.611 | Ось | |
| 37 | РСМ-10.01.01.008А | Уплотнитель | |
| 38 | РСМ-10.01.05.602 | Ось | |
| 39 | М8х40 ТУ 23.4617472.06-91 | Болт | |
| 40 | РСМ-10.01.05.110Б | Дно откидное | |
| 41 | РСМ-10.01.05.180 | Крышка | |
| 42 | РСМ-10Б.01.05.090А | Шнек зерновой | |
| 43 | М6-8gх16.48.019 ГОСТ 7798-70 | Болт | |
| 44 | С.6х1,4.01.019 ГОСТ 6958-78 | Шайба | |
| 45 | РСМ-10.01.05.405 | Петля | |
| 46 | РСМ-10.01.05.130 | Кожух | |
| 47 | РСМ-10.01.05.040 | Фланец | |
| 48 | РСМ-10.01.05.020 | Фланец в сборе | |
| 49 | ПP П-1М 17МО.082.021 ТУ | Преобразователь первичный | |
| 50 | Н.027.01.030 | Опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
