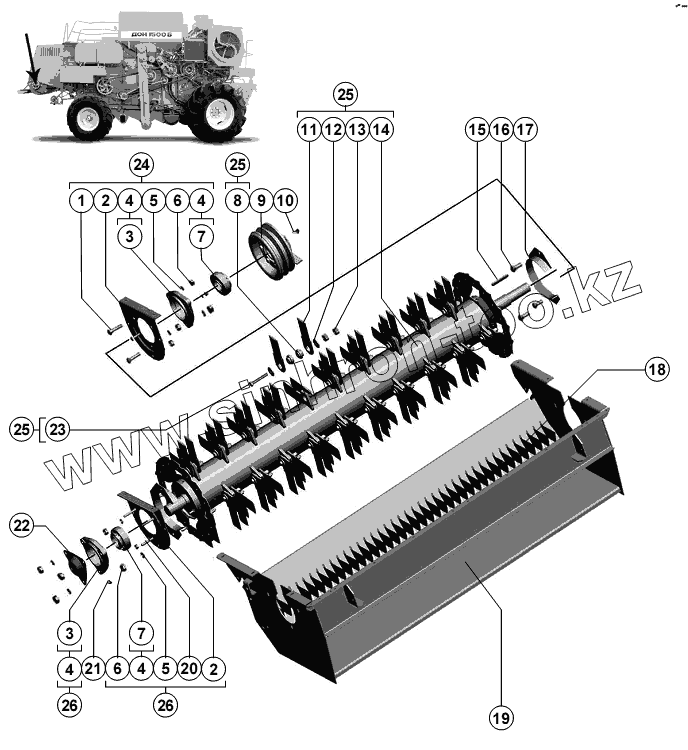

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Блок измельчителя

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

4

5

5

6

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М10х40 ТУ 23.4617472.06-91		Болт
2	РСМ-091.14.02.422		Фланец
3	Н.027.108А-02		Корпус подшипника
4	Н.027.01.080-02		Опора
5	10Т 65Г 019 ГОСТ 6402-70		Шайба
6	М10-6Н.6.019 ГОСТ 5915-70		Гайка
7	680210НК7С27 ТУ 37.006.084-90		Подшипник
8	РСМ-091.14.02.601		Втулка
9	РСМ-10Б. 14.62.180		Шкив
10	2.3.45.Ц.6.хр ГОСТ 19853-74		Маслёнка
11	РСМ-091.14.02.120		Нож
12	РСМ-091.14.02.403		Шайба
13	М12х1,25-6Н.6.019 ГОСТ 5915-70		Гайка
14	РСМ-10Б. 14.62.060		Вал
15	12х8х90 ГОСТ 23360-78		Шпонка
16	М10х25 ТУ 23.4617472.06-91		Болт
17	РСМ-091.14.02.040		Отсекатель
18	РСМ-141.14.02.030		Противорез
19	РСМ-10Б.14.62.010А		Корпус
20	М10х55 ТУ 23.4617472.06-91		Болт
21	1.3.Ц6.хр ГОСТ 19853-74		Маслёнка
22	РСМ-091.14.02.424		Колпак
23	М12х1,25-6gх75.88.35.019 ГОСТ 7798-70		Болт
24	РСМ-091.14.02.050		Опора
25	РСМ-10Б.14.62.020		Барабан
26	РСМ-091.14.02.050-01		Опора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
