Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Шкив натяжной. Натяжник

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

26

27

28

29

30

31

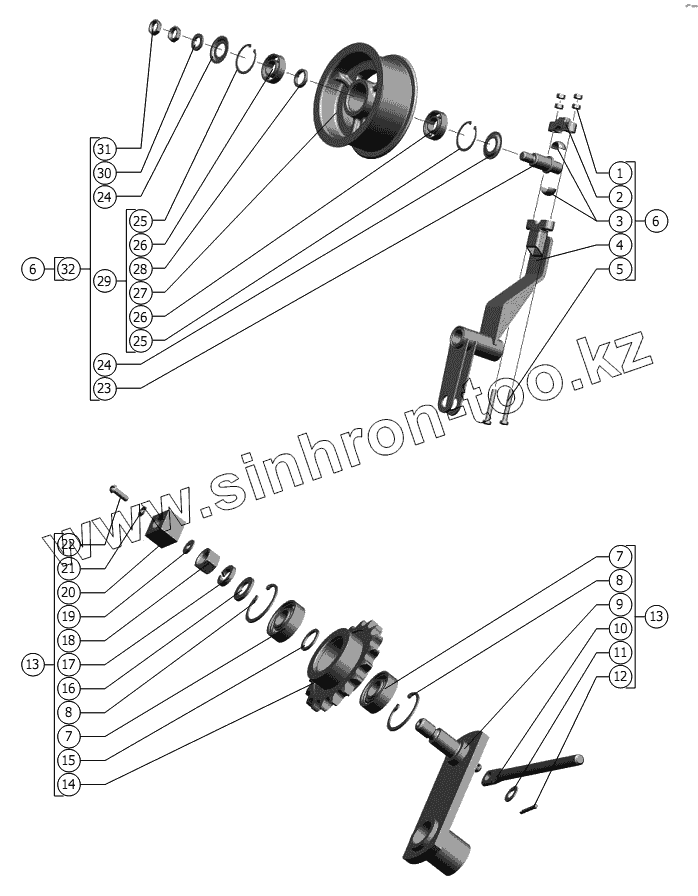

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М10-6H.6.019 ГОСТ 5915-70		Гайка
2	РСМ-10.14.00.301		Крышка
3	РСМ-10.01.30.608		Втулка
4	142.03.00.830		Рычаг
5	М10-6gx70.88.35.019 ГОСТ 7798-70		Болт
6	142.03.00.800		Шкив натяжной
7	180204С17 ГОСТ 8882-75		Подшипник 180204С17 ГОСТ 8882-75
8	B47 ГОСТ 13943-86		Кольцо
9	142.03.00.250		Рычаг натяжной
10	142.03.00.617		Тяга
11	С.10х1,4.01.019 ГОСТ 11371-78		Шайба
12	3,2x20.019 ГОСТ 397-79		Шплинт
13	142.03.00.190		Натяжник
14	54-1-2-30-1		Звездочка z-18 t-19,05
15	42136		Шайба регулировочная
16	С.16.01.019 ГОСТ 11371-78		Шайба
17	16Т 65Г 019 ГОСТ 6402-70		Шайба
18	М16-6H.6.019 ГОСТ 5915-70		Гайка
19	C 6х1,4.01.019 ГОСТ 6958-78		Шайба
20	РСМ-10.12.15.002		Прокладка
21	С.6.01.019 ГОСТ 11371-78		Шайба
22	В.М6-6gх20.48.019 ГОСТ 17473-80		Винт
23	142.03.00.643		Ось
24	РСМ-10.05.00.499		Шайба защитная
25	C62 ГОСТ 13943-86		Кольцо
26	180206С17 ГОСТ 8882-75		Ротор вентилятора РСМ-10Б.14.51.020
27	101.01.10.103		Шкив
28	РСМ-10.01.47.006		Втулка
29	101.01.10.160		Шкив
30	С.20х3,9.01.019 ГОСТ 11371-78		Шайба
31	М20-6H.04.35.019 ГОСТ 5916-70		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
