Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Шасси

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

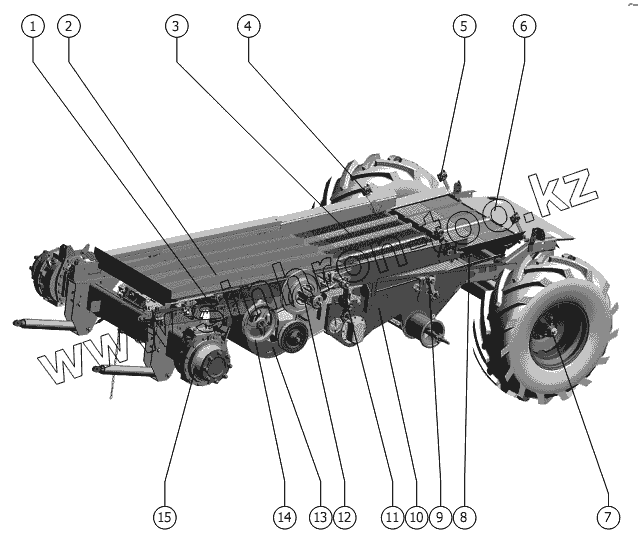

Позиция на иллюстрации	Заводской номер детали		Название детали
1	101.11.02.000		Рама
2	101.11.08.000		Доска стрясная
3	101.01.06.000		Стан решетный
4	РСМ-10Б.01.01.100		Подвеска
5	РСМ-10Б.01.01.110		Подвеска
6	101.01.01.030		Доска транспортирующая
7	101.02.02.000		Мост управляемых колес
8	101.01.04.020		Решето
9	РСМ-10.01.01.090		Рычаг
10	101.01.05.000		Блок шнеков
11	РСМ-10.01.01.070		Рычаг двуплечий
12	101.01.09.000		Контрпривод вентилятора
13	101.01.13.000		Вентилятор
14	101.01.01.010		Привод очистки
15	101.02.01.500Б		Мост ведущих колес

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
