Каталог запасных частей к технике: РСМ-101 "Вектор". Трубопровод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
28
35
36
37
38
39
40
41
42
43
44

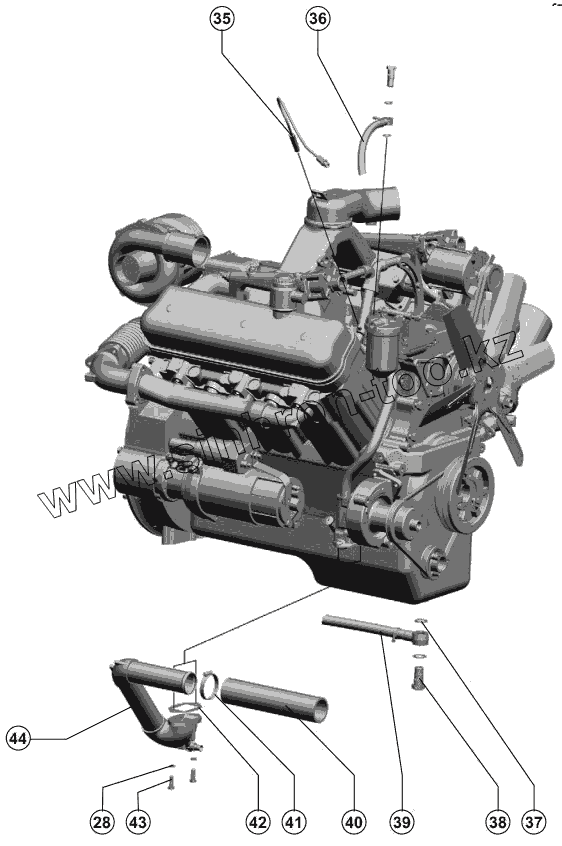

Позиция на иллюстрации Заводской номер детали Название детали
Редуктор 0264 165.1 Редуктор 0264 165.1 Редуктор 0264 165.1
Редуктор отбора мощности S8298121000 Редуктор отбора мощности S8298121000 Редуктор отбора мощности S8298121000
1 101.05.00.011 Патрубок
2 101.05.00.710 Трубопровод
3 Хомут TORRO S90-110/ 12-C7W1 Хомут TORRO S90-110/ 12-C7W1
4 Хомут TORRO S40-60/ 12-C7W1 Хомут TORRO S40-60/ 12-C7W1
5 Хомут TORRO S16-27/ 9-C7W1 Хомут TORRO S16-27/ 9-C7W1
6 101.05.00.019 Патрубок
7 101.05.00.023 Патрубок
8 101.05.00.022 Патрубок
9 РСМ-10Б.06.00.003А Труба
10 101.05.00.020 Хомут
11 Болт М8-6gx25.88.35.019 ГОСТ 7798-70 Болт М8-6gx25.88.35.019 ГОСТ 7798-70
12 Патрубок 270 003 112 Патрубок 270 003 112
13 Шайба С.8х1.4.01.019 ГОСТ 11371-78 Шайба С.8х1.4.01.019 ГОСТ 11371-78
14 Шайба 8Т 65Г 019 ГОСТ 6402-70 Шайба 8Т 65Г 019 ГОСТ 6402-70
15 Гайка М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
16 101.05.00.940 Воздуховод
17 Хомут TORRO S70-90/ 12-C7W1 Хомут TORRO S70-90/ 12-C7W1
18 Патрубок 270 003 131 Патрубок 270 003 131
19 Двигатель ЯМЗ-236 НД ТУ 37.319.295-2004 Двигатель ЯМЗ-236 НД ТУ 37.319.295-2004
20 Редуктор G1908 SNR557056 Редуктор G1908 SNR557056
21 101.05.00.910 Кронштейн
22 101.05.00.045 Шланг
23 Хомут TORRO S20-32/ 9-C7W1 Хомут TORRO S20-32/ 9-C7W1
24 101.05.00.046 Шланг
25 101.05.00.510 Тройник
26 101.05.00.044 Шланг
27 101.05.00.633 Штуцер
28 Шайба 10Т 65Г 019 ГОСТ 6402-70 Шайба 10Т 65Г 019 ГОСТ 6402-70
29 Гайка М10-6H.6.019 ГОСТ 5915-70 Гайка М10-6H.6.019 ГОСТ 5915-70
30 101.05.00.920 Кронштейн
31 101.05.00.880 Глушитель
32 54-0-140-01 Хомут
33 101.05.00.820 Патрубок
34 РСМ-100.08.04.003 Прокладка
35 142.05.16.050 Топливопровод
36 101.05.16.240 Топливопровод
37 00274А Прокладка
38 РСМ-10Б.06.00.601 Болт специальный
39 101.05.00.370 Маслопровод сливной
40 101.05.00.013 Патрубок
41 Хомут TORRO S60-80/ 12-C7W1 Хомут TORRO S60-80/ 12-C7W1
42 101.05.00.007 Прокладка
43 Болт М10-6gx30.88.35.019 ГОСТ 7798-70 Болт М10-6gx30.88.35.019 ГОСТ 7798-70
44 101.05.00.730 Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
