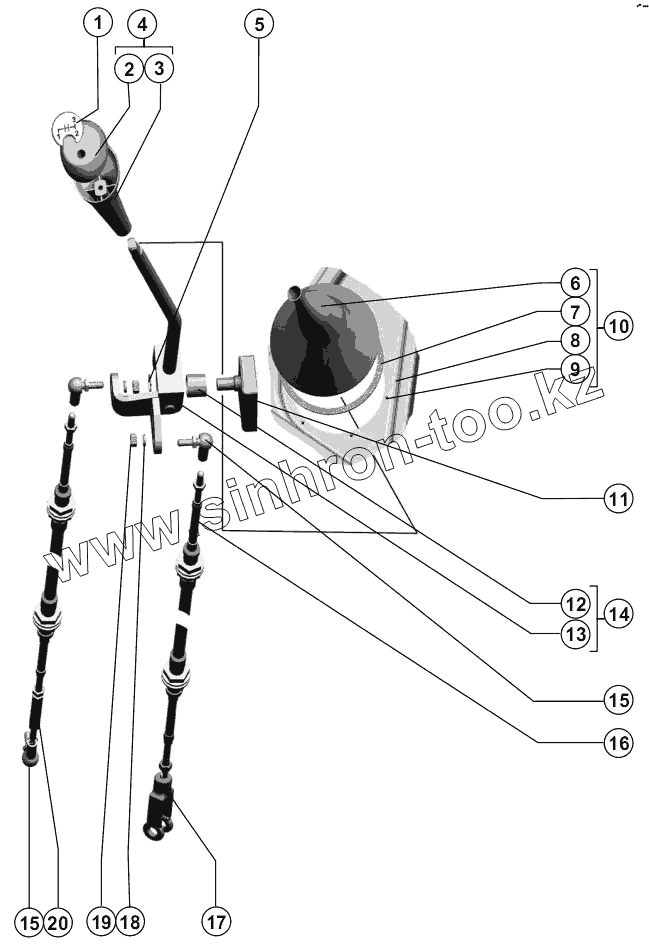

Каталог запасных частей к технике: РСМ-101 "Вектор". Рычаги

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 101.26.12.008 Табличка-символ
2 101.26.12.007 Глазок
3 101.06.12.001 Рукоятка
4 101.26.12.050 Рукоятка
5 Кольцо С 20 ГОСТ 13942-86 Кольцо С 20 ГОСТ 13942-86
6 101.04.00.030 Чехол
7 101.04.00.425 Круг
8 Винт В.М3-6gх10.48.016 ГОСТ 17473-80 Винт В.М3-6gх10.48.016 ГОСТ 17473-80
9 Накладка каркаса 04.01.088-01 Накладка каркаса 04.01.088-01
10 101.04.00.400 Накладка
11 101.04.01.380 Панель
12 РСМ-10.04.12.003А Втулка
13 101.04.12.100 Рычаг
14 101.04.12.010 Рычаг
15 101.06.16.050 Шарнир
16 172-M-TT-75-4000 ТУ У 29.3-31003530-001-2002 Трос дистанционного управления 172-M-TT-75-4000 ТУ У 29.3-31003530-001-2002
17 54-30144-02 Вилка
18 Шайба 8Т 65Г 019 ГОСТ 6402-70 Шайба 8Т 65Г 019 ГОСТ 6402-70
19 Гайка М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
20 101.06.12.611 Удлинитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
