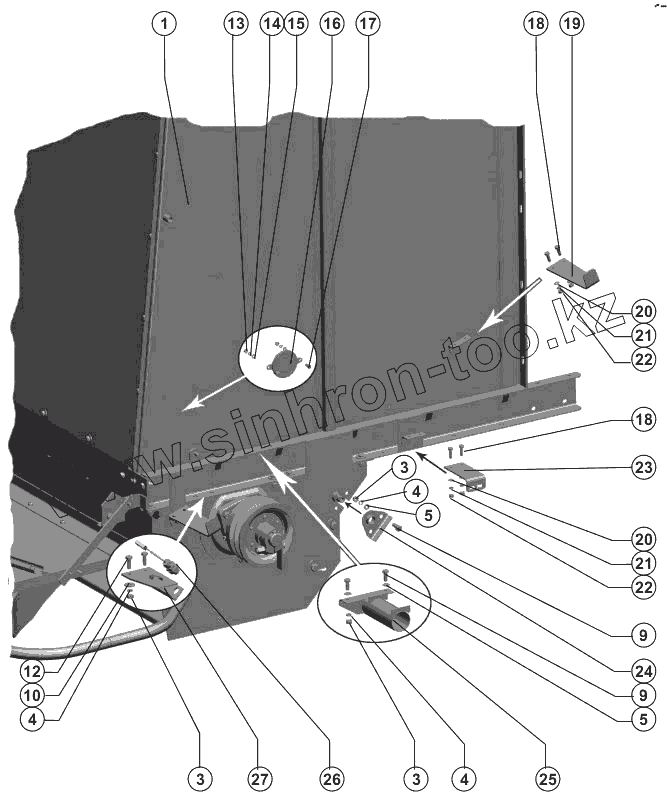

Каталог запасных частей к технике: РСМ-101 "Вектор". 101.14.05.010 Измельчитель разбрасыватель
1
3
3
3
4
4
4
5
5
9
9
10
12
13
14
15
16
17
18
18
19
20
20
21
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101.14.06.000 | Капот | |
| 2 | 101.14.02.000 | Блок измельчителя | |
| 3 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 4 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 5 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 6 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 7 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 8 | РСМ-091.14.00.270А | Ручка | |
| 9 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 10 | Шайба C 10х3.01.019 ГОСТ 6958-78 | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 11 | 101.14.00.170 | Щиток | |
| 12 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 13 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 14 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 15 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | |
| 16 | ФП 316-01-О Код ОКП 45 7372 0238 ТУ 37.003.079-80 | Световозвращатель ФП 316-01-О Код ОКП 45 7372 0238 ТУ 37.003.079-80 | |
| 17 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 18 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 19 | 101.14.00.407 | Опора | |
| 20 | Шайба С.8.01.019 ГОСТ 11371-78 | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 21 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 22 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 23 | 101.14.00.417 | Кронштейн | |
| 24 | РСМ-091.14.00.160 | Кронштейн | |
| 25 | РСМ-10Б.14.60.250 | Кронштейн | |
| 26 | ПрП-1М 17МО.082.021-ТУ, комплектация 1 | Преобразователь первичный | |
| 27 | РСМ-10Б.14.60.260 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
