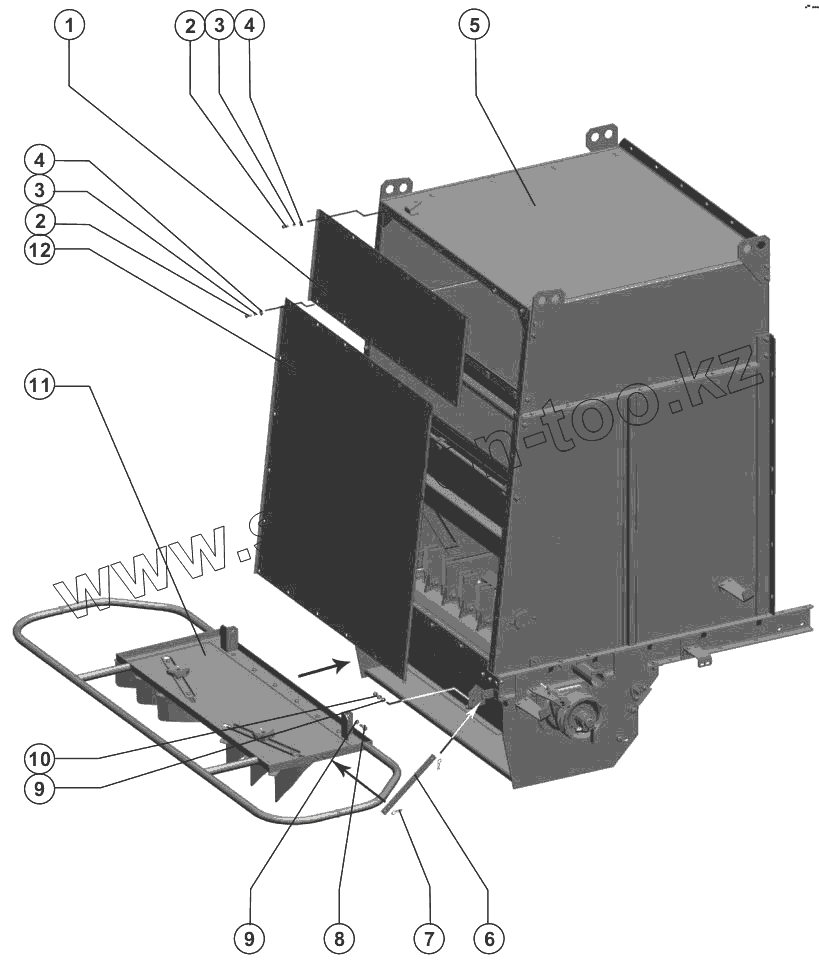

Каталог запасных частей к технике: РСМ-101 "Вектор". 101.14.05.010 Измельчитель разбрасыватель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
7
8
9
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 101.14.01.421 Щиток
2 Болт М8-6gx20.88.35.019 ГОСТ 7798-70 Болт М8-6gx20.88.35.019 ГОСТ 7798-70
3 Шайба 8Т 65Г 019 ГОСТ 6402-70 Шайба 8Т 65Г 019 ГОСТ 6402-70
4 Шайба C 8.01.019 ГОСТ 6958-78 Шайба C 8.01.019 ГОСТ 6958-78
5 101.14.06.000 Капот
6 РСМ-091.14.00.514 Планка
7 Шплинт 2.2.8x40.019 ОСТ 23.2.2-79 Шплинт 2.2.8x40.019 ОСТ 23.2.2-79
8 Болт М10-6gx35.88.35.019 ГОСТ 7798-70 Болт М10-6gx35.88.35.019 ГОСТ 7798-70
9 Шайба С.10.01.019 ГОСТ 11371-78 Шайба С.10.01.019 ГОСТ 11371-78
10 Гайка М10-6H.6.019 ГОСТ 5915-70 Гайка М10-6H.6.019 ГОСТ 5915-70
11 101.14.00.090 Разбрасыватель
12 101.14.01.230 Щиток
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
