Каталог запасных частей к технике: РСМ-101 "Вектор". 101.14.00.090 Разбрасыватель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
5
5
6
6
6
7
7
7
8
9
10

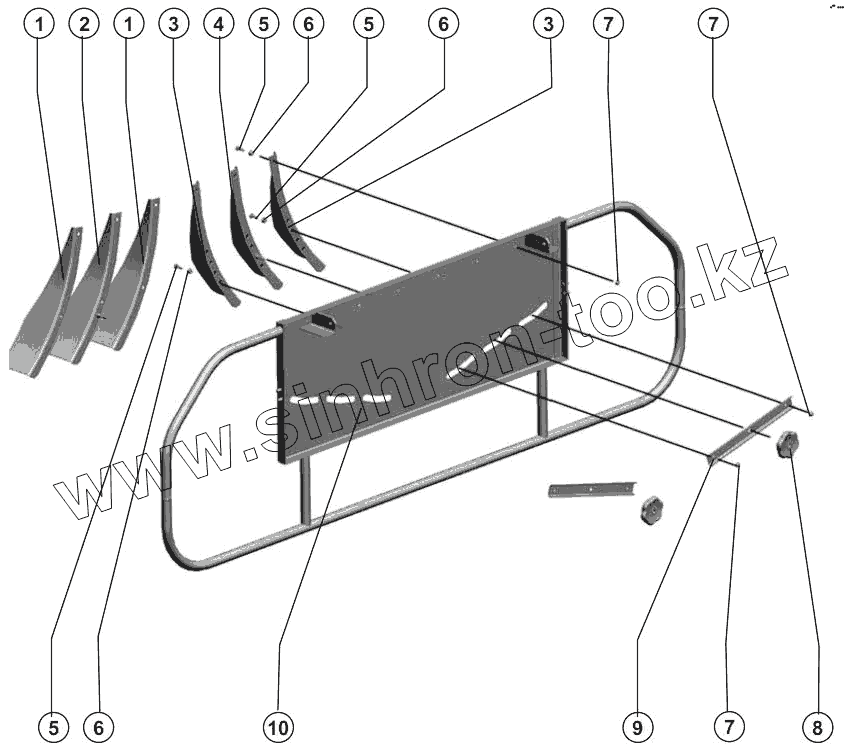

Позиция на иллюстрации Заводской номер детали Название детали
1 РСМ-091.14.00.469-01 Направляющая
2 РСМ-091.14.00.520-01 Направляющая
3 РСМ-091.14.00.469 Направляющая
4 РСМ-091.14.00.520 Направляющая
5 Болт М8-6gх25.88.35.019 ГОСТ 7798-70 Болт М8-6gх25.88.35.019 ГОСТ 7798-70
6 РСМ-10Б.14.60.001 Втулка
7 Гайка шестигранная ISO 7798-70 Гайка шестигранная ISO 7798-70
8 РСМ-091.14.00.540 Ручка
9 РСМ-091.14.00.530 Планка
10 101.14.00.100 Основание
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
