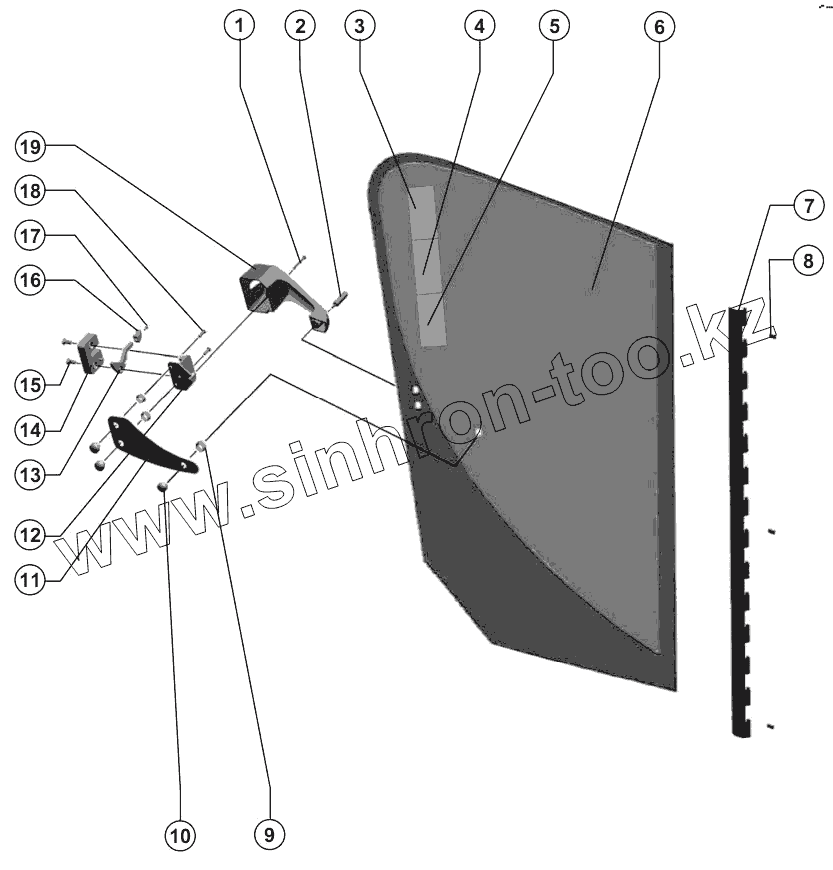

Каталог запасных частей к технике: РСМ-101 "Вектор". 101.06.01.030 Дверь

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 Винт В М6-6gх45.48.019 ГОСТ 17473-80 Винт В М6-6gх45.48.019 ГОСТ 17473-80
2 101.06.01.621А Болт специальный
3 РСМ-10Б.22.01.004 Табличка
4 РСМ-10Б.22.01.011 Табличка
5 101.06.00.035 Табличка
6 101.06.01.002-01 Стекло двери
7 101.06.01.405А Петля
8 101.06.01.066 Прокладка
9 101.04.01.007 Втулка
10 101.06.01.631 Гайка
11 101.06.01.493 Накладка
12 101.06.01.490А-01 Основание
13 101.06.01.433 Защелка
14 Замок наружный правый 2108-6105014 Замок наружный правый 2108-6105014
15 Винт В.М8-6gх20.48.019 ГОСТ 17475-80 Винт В.М8-6gх20.48.019 ГОСТ 17475-80
16 101.06.01.063 Кнопка
17 Винт В.М4-6gх10.48.019 ГОСТ 17473-80 Винт В.М4-6gх10.48.019 ГОСТ 17473-80
18 Винт В.М6-6gх14.48.019 ГОСТ 17473-80 Винт В.М6-6gх14.48.019 ГОСТ 17473-80
19 101.06.01.061-01 Ручка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
