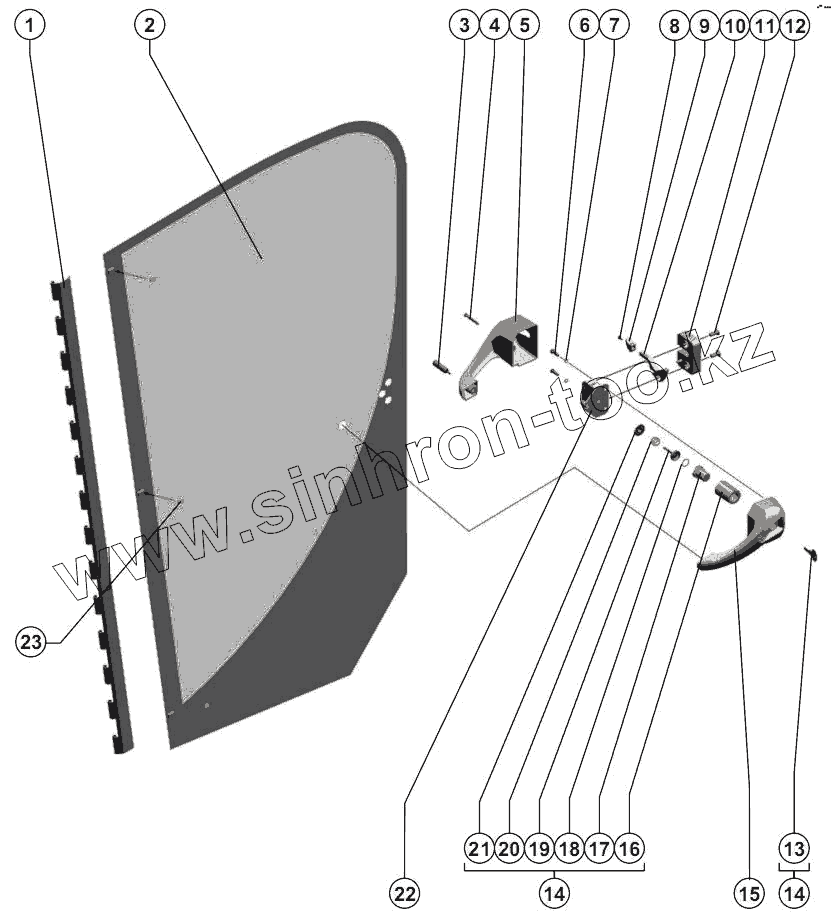

Каталог запасных частей к технике: РСМ-101 "Вектор". 101.06.01.020 Дверь

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 101.06.01.405А Петля
2 101.06.01.002 Стекло двери
3 101.06.01.621А Болт специальный
4 Винт В М6-6gх45.48.019 ГОСТ 17473-80 Винт В М6-6gх45.48.019 ГОСТ 17473-80
5 101.06.01.061 Ручка двери внутренняя
6 Болт M6-6gx14.48.019 ГОСТ 7798-70 Болт M6-6gx14.48.019 ГОСТ 7798-70
7 Шайба 6Т 65Г 019 ГОСТ 6402-70 Шайба 6Т 65Г 019 ГОСТ 6402-70
8 Винт В.М4-6gх10.48.016 ГОСТ 17473-80 Винт В.М4-6gх10.48.016 ГОСТ 17473-80
9 101.06.01.063 Кнопка
10 101.06.01.433 Защелка
11 Замок 2108-6105015 Замок 2108-6105015
12 Винт В.М8-6gх20.48.019 ГОСТ 17475-80 Винт В.М8-6gх20.48.019 ГОСТ 17475-80
13 5320-3708510 Ключ замка кнопки наружной ручки двери с кольцом в сборе
14 101.06.01.470 Замок
15 101.06.01.510 Ручка
16 101.06.01.072 Втулка
17 Кнопка 5320-6105212 Кнопка 5320-6105212
18 Прокладка кнопки 5320-6105315 Прокладка кнопки 5320-6105315
19 Шток кнопки 5320-6105228 Шток кнопки 5320-6105228
20 Пружина кнопки 5320-6105292 Пружина кнопки 5320-6105292
21 Крышка кнопки 5320-6105293 Крышка кнопки 5320-6105293
22 101.06.01.490A Основание
23 101.06.01.066 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
