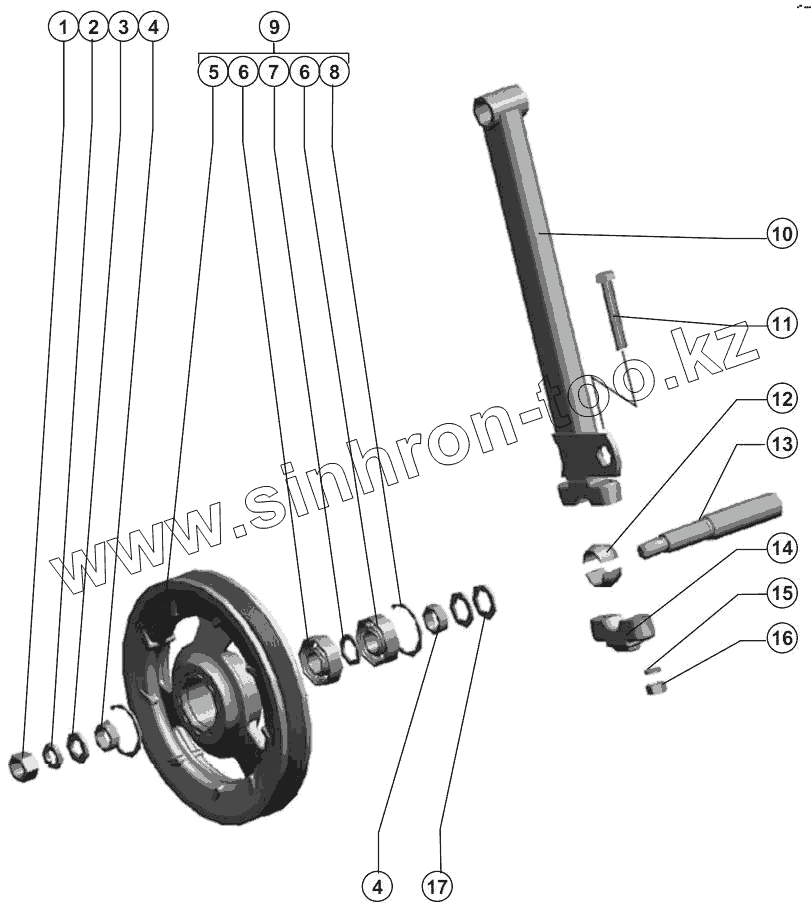

Каталог запасных частей к технике: РСМ-101 "Вектор". 101.01.50.530 Устройство натяжное

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 Гайка М16х1.5-6H.6.019 ГОСТ 5915-70 Гайка М16х1.5-6H.6.019 ГОСТ 5915-70
2 Шайба 16Т 65Г 019 ГОСТ 6402-70 Шайба 16Т 65Г 019 ГОСТ 6402-70
3 Шайба С.16.01.019 ГОСТ 11371-78 Шайба С.16.01.019 ГОСТ 11371-78
4 54-00781 Втулка или 80440
5 РСМ-10.01.30.370 Шкив или РСМ-10.01.30.900А
6 Подшипник 180204АС17 ГОСТ 8882-75 Подшипник 180204АС17 ГОСТ 8882-75
7 H.206.30.003 Кольцо
8 Кольцо C47 ГОСТ 13943-86 Кольцо C47 ГОСТ 13943-86
9 РСМ-10.01.30.150Б Шкив в сборе
10 101.01.50.540 Штанга
11 Болт М10-6gx65.88.35.019 ГОСТ 7798-70 Болт М10-6gx65.88.35.019 ГОСТ 7798-70
12 РСМ-10.01.30.608 Втулка
13 РСМ-10.01.50.609А Ось
14 РСМ-10.14.00.301 Крышка
15 Шайба 10Т 65Г 019 ГОСТ 6402-70 Шайба 10Т 65Г 019 ГОСТ 6402-70
16 Гайка М10-6H.6.019 ГОСТ 5915-70 Гайка М10-6H.6.019 ГОСТ 5915-70
17 Шайба C 20х2.01.019 ГОСТ 10450-78 Шайба C 20х2.01.019 ГОСТ 10450-78
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
