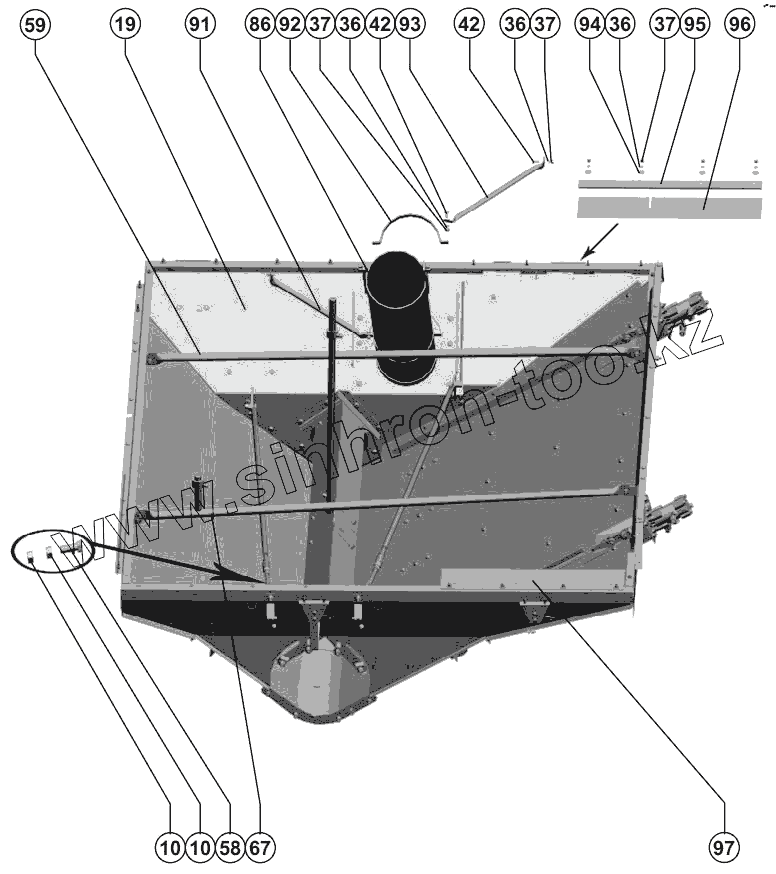

Каталог запасных частей к технике: РСМ-101 "Вектор". 101.01.44.000 Основание

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
10
19
36
36
36
37
37
37
42
42
58
59
67
86
91
92
93
94
95
96
97
Позиция на иллюстрации Заводской номер детали Название детали
1 Болт М12-6gx45.88.35.019 ГОСТ 7798-70 Болт М12-6gx45.88.35.019 ГОСТ 7798-70
2 Гайка М12-6H.6.019 ГОСТ 5915-70 Гайка М12-6H.6.019 ГОСТ 5915-70
3 101.01.45.660 Тяга
4 Гайка М16-6H.6.019 ГОСТ 5915-70 Гайка М16-6H.6.019 ГОСТ 5915-70
5 РСМ-10.01.15.801 Гайка стяжная
6 101.01.45.650 Тяга
7 101.01.45.640 Растяжка
8 Болт М10-6gx20.88.35.019 ГОСТ 7798-70 Болт М10-6gx20.88.35.019 ГОСТ 7798-70
9 Шайба 10Т 65Г 019 ГОСТ 6402-70 Шайба 10Т 65Г 019 ГОСТ 6402-70
10 Гайка М10-6H.6.019 ГОСТ 5915-70 Гайка М10-6H.6.019 ГОСТ 5915-70
11 101.01.44.190 Побудитель
12 Шайба С.12х1.01.019 ГОСТ 11371-78 Шайба С.12х1.01.019 ГОСТ 11371-78
13 Болт М12-6gx90.88.35.019 ГОСТ 7798-70 Болт М12-6gx90.88.35.019 ГОСТ 7798-70
14 Болт М12-6gx50.88.35.019 ГОСТ 7798-70 Болт М12-6gx50.88.35.019 ГОСТ 7798-70
15 101.01.44.426 Лист
16 РСМ-10.01.45.437А Кронштейн
17 Шайба С.10.01.019 ГОСТ 11371-78 Шайба С.10.01.019 ГОСТ 11371-78
18 Болт М8х20.46.019 ГОСТ 7802-81 Болт М8х20.46.019 ГОСТ 7802-81
19 101.01.44.020A Каркас
20 РСМ-10.01.45.320Б Дно
21 РСМ-10.09.09.760А Вибратор
21 101.09.89.010 Вибратор
22 РСМ-10.01.45.007А Опора
23 РСМ-10.01.45.506А Скоба
24 Болт M10x30 ТУ23.4617472.06-91 Болт M10x30 ТУ23.4617472.06-91
25 Болт М10-6gx25.88.35.019 ГОСТ 7798-70 Болт М10-6gx25.88.35.019 ГОСТ 7798-70
26 Шплинт 4x28.019 ГОСТ 397-79 Шплинт 4x28.019 ГОСТ 397-79
27 Ось 6-16 b12x45.35 ГОСТ 9650-80 Ось 6-16 b12x45.35 ГОСТ 9650-80
28 Гайка М16х1.5-6H.6.019 ГОСТ 5915-70 Гайка М16х1.5-6H.6.019 ГОСТ 5915-70
29 РСМ-10.01.45.445 Шайба
30 54-30066 Вилка
31 Шплинт 4x25.019 ГОСТ 397-79 Шплинт 4x25.019 ГОСТ 397-79
32 Ось 6-16 b12x45.35.Ц9хр ГОСТ 9650-80 Ось 6-16 b12x45.35.Ц9хр ГОСТ 9650-80
33 Шайба С.16х1.4.01.019 ГОСТ 11371-78 Шайба С.16х1.4.01.019 ГОСТ 11371-78
34 54-30168 Рычаг
35 Шайба C 12.01.019 ГОСТ 6958-78 Шайба C 12.01.019 ГОСТ 6958-78
36 Шайба 8Т 65Г 019 ГОСТ 6402-70 Шайба 8Т 65Г 019 ГОСТ 6402-70
37 Гайка М8-6H.6.019 ГОСТ 5915-70 Гайка М8-6H.6.019 ГОСТ 5915-70
38 101.01.56.250 Кронштейн
39 Шайба C 8х1.4.01.019 ГОСТ 6958-78 Шайба C 8х1.4.01.019 ГОСТ 6958-78
40 101.01.56.464 Кронштейн
41 Шайба С.8х1.4.01.019 ГОСТ 11371-78 Шайба С.8х1.4.01.019 ГОСТ 11371-78
42 Болт М8-6gx25.88.35.019 ГОСТ 7798-70 Болт М8-6gx25.88.35.019 ГОСТ 7798-70
43 101.01.56.220 Кронштейн
44 101.01.45.619 Шпренгель
45 РСМ-10.01.45.607 Гайка М16
46 РСМ-10.01.45.541 Шайба
47 Шайба C 12.01.019 ГОСТ 6958-78 Шайба C 12.01.019 ГОСТ 6958-78
48 101.01.45.590 Горловина
49 101.01.56.230 Кронштейн
50 РСМ-10.12.00.002 Прокладка
51 РСМ-10.01.45.524 Хомут
52 Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ
53 Шайба С.12х3.01.019 ГОСТ 11371-78 Шайба С.12х3.01.019 ГОСТ 11371-78
54 101.01.45.690 Кронштейн
55 Шплинт 3.2x25.019 ГОСТ 397-79 Шплинт 3.2x25.019 ГОСТ 397-79
56 Ось 6-12 b12x36.35.Ц9.хр ГОСТ 9650-80 Ось 6-12 b12x36.35.Ц9.хр ГОСТ 9650-80
57 101.01.56.270 Кронштейн
58 Болт М10-6gx30.88.35.019 ГОСТ 7798-70 Болт М10-6gx30.88.35.019 ГОСТ 7798-70
59 РСМ-10.01.45.801Б Растяжка
60 101.01.44.425 Щиток
61 101.01.45.560 Кожух шнека
62 Болт M8x20 ТУ23.4617472.06-91 Болт M8x20 ТУ23.4617472.06-91
63 101.01.45.550 Кожух шнека
64 101.01.45.610 Шнек
65 101.01.45.600 Шнек бункера
66 101.01.45.467 Лоток
67 101.01.44.250 Растяжка
68 Н.027.104 Корпус подшипника
69 Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90
70 Н.027.01.040 Опора (для комбайнов с копнителем)
71 РСМ-10.01.48.429 Шайба защитная
72 Болт М10х35.46.019 ГОСТ 7802-81 Болт М10х35.46.019 ГОСТ 7802-81
73 Болт М12-6gx80.88.35.019 ГОСТ 7798-70 Болт М12-6gx80.88.35.019 ГОСТ 7798-70
74 Болт M10x45 ТУ23.4617472.06-91 Болт M10x45 ТУ23.4617472.06-91
75 Болт М10х25.46.019 ГОСТ 7802-81 Болт М10х25.46.019 ГОСТ 7802-81
76 Шайба С.14х3.01.019 ГОСТ 11371-78 Шайба С.14х3.01.019 ГОСТ 11371-78
77 101.01.45.450 Опора
78 Кольцо C85 ГОСТ 13943-86 Кольцо C85 ГОСТ 13943-86
79 РСМ-10.01.45.005А Втулка разрезная
80 РСМ-10.01.45.103А Ступица
81 Подшипник 1580209 КС17 ТУ 37.006.084-90 Подшипник 1580209 КС17 ТУ 37.006.084-90
82 Кольцо C45 ГОСТ 13942-86 Кольцо C45 ГОСТ 13942-86
83 101.01.44.240 Стойка
84 Болт М10-6gx45.88.35.019 ГОСТ 7798-70 Болт М10-6gx45.88.35.019 ГОСТ 7798-70
85 РСМ-10.01.45.525 Прокладка
86 101.47.01.000 Шнек загрузочный
87 Шайба C 10.01.019 ГОСТ 6958-78 Шайба C 10.01.019 ГОСТ 6958-78
88 101.01.57.180 Опора
89 Шайба 12Т 65Г 019 ГОСТ 6402-70 Шайба 12Т 65Г 019 ГОСТ 6402-70
90 Болт М12-6gx35.88.35.019 ГОСТ 7798-70 Болт М12-6gx35.88.35.019 ГОСТ 7798-70
91 РСМ-10.01.45.824 Растяжка
92 101.01.44.455 Хомут
93 РСМ-10.01.45.824-01 Растяжка
94 Шайба C 8.01.019 ГОСТ 6958-78 Шайба C 8.01.019 ГОСТ 6958-78
95 РСМ-10.01.45.466А Планка
96 РСМ-10.01.45.008 Уплотнитель
97 РСМ-10.01.45.009 Уплотнитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
