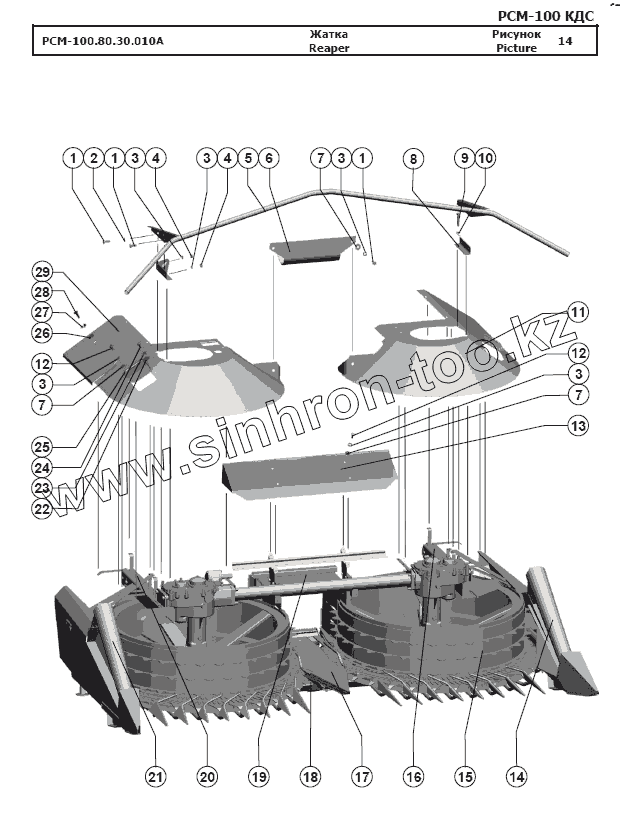

Каталог запасных частей к технике: РСМ-100 (Дон-680М). Жатка
РСМ-100.80.30.010А
1
1
1
2
3
3
3
3
3
4
4
5
6
7
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.80.30.010А | РСМ-100.80.30.010А | Жатка | |
| 1 | Болт М12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 | |
| 2 | Шайба С.12х3.01.019 | Шайба С.12х3.01.019 | |
| 3 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 | |
| 4 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 | |
| 5 | РСМ-100.75.30.020 | Брус | |
| 6 | РСМ-100.75.30.402 | Прижим | |
| 7 | Шайба C 12.01.019 | Шайба C 12.01.019 | |
| 8 | РСМ-100.33.00.407 | Кронштейн | |
| 9 | Болт М16-6gx75.88.35.019 | Болт М16-6gx75.88.35.019 | |
| 10 | Шайба 16Т 65Г 019 | Шайба 16Т 65Г 019 | |
| 11 | РСМ-100.33.00.020-01 | Кожух | |
| 12 | Болт М12-6gx25.88.35.019 | Болт М12-6gx25.88.35.019 | |
| 13 | РСМ-100.75.30.070 | Щиток | |
| 14 | РСМ-100.75.37.000А-01 | Делитель | |
| 15 | РСМ-100.75.32.000А | Блок барабанов | |
| 16 | РСМ-100.80.35.000 | Балка навески | |
| 17 | РСМ-100.80.31.170 | Делитель | |
| 18 | РСМ-100.80.31.000А | Рама | |
| 19 | РСМ-100.80.34.150 | Камера приемная | |
| 20 | РСМ-100.80.35.000-01 | Балка навески | |
| 21 | РСМ-100.75.37.000А | Делитель | |
| 22 | РСМ-10.01.15.436 | Шайба эксцентрическая | |
| 23 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 | |
| 24 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 | |
| 25 | РСМ-100.33.00.140 | Крышка | |
| 26 | Шайба C 10х3.01.019 | Шайба C 10х3.01.019 | |
| 27 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 | |
| 28 | Болт М10-6gx25.88.35.01 | Болт М10-6gx25.88.35.01 | |
| 29 | РСМ-100.33.00.020 | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
