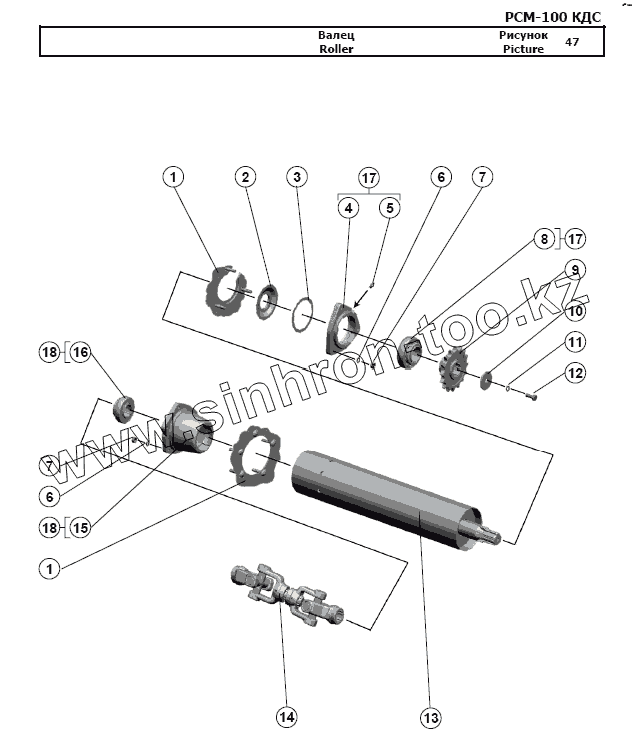

Каталог запасных частей к технике: РСМ-100 (Дон-680М). Валец

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали
1 РСМ-100.05.04.000А Каркас
2 РСМ-100.05.03.240А Крышка
3 РСМ-100.05.03.002 Прокладка
4 РСМ-100.05.03.113 Корпус подшипника
5 Масленка 1.2.Ц6.хр Масленка 1.2.Ц6.хр
6 Шайба 10Т 65Г 019 Шайба 10Т 65Г 019
7 Гайка М10-6H.6.019 Гайка М10-6H.6.019
8 Подшипник 680210 А2НК7С17 Подшипник 680210 А2НК7С17
9 РСМ-100.05.05.450 Звездочка
10 РСМ-100.05.03.413 Шайба
11 Шайба 12Т 65Г 019 Шайба 12Т 65Г 019
12 Болт М12-6gx30.88.35.019 Болт М12-6gx30.88.35.019
13 РСМ-100.05.03.740А Валец
14 04.040.3000 Вал карданный
15 РСМ-100.05.03.203 Корпус
16 Подшипник 1680208 ЕК10Т2С17 Подшипник 1680208 ЕК10Т2С17
17 РСМ-100.05.06.060 Корпус
18 РСМ-100.05.06.070 Опора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
