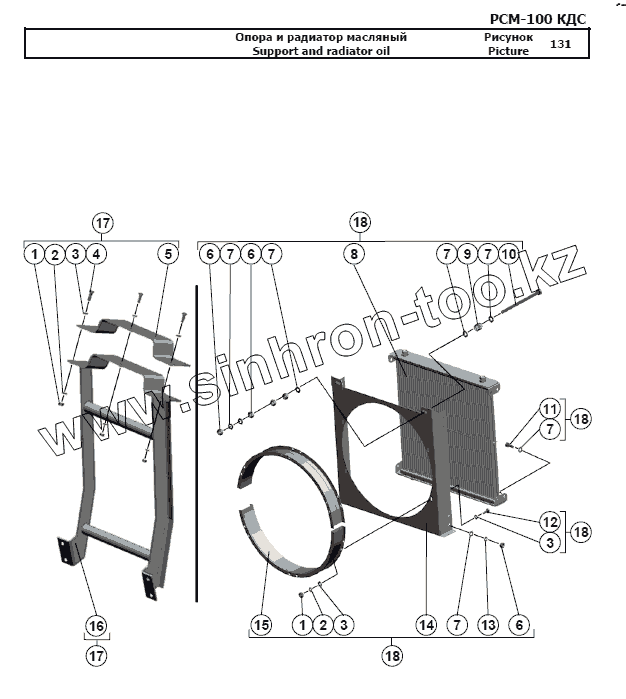

Каталог запасных частей к технике: РСМ-100 (Дон-680М). Опора и радиатор масляный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
4
5
6
6
6
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
18
Позиция на иллюстрации Заводской номер детали Название детали
1 Гайка М6-6H.6.019 Гайка М6-6H.6.019
2 Шайба 6Т 65Г 019 Шайба 6Т 65Г 019
3 Шайба C 6х1,4.01.019 Шайба C 6х1,4.01.019
4 Болт М6-6gx20.48.019 Болт М6-6gx20.48.019
5 РСМ-100.17.00.005Б Ремень
6 Гайка М10-6H.6.019 Гайка М10-6H.6.019
7 Шайба С.10.01.019 Шайба С.10.01.019
8 Радиатор масляный 100У.08.003 Радиатор масляный 100У.08.003
9 61094 Пружина
10 Болт М10-6gx150-135.88.35.019 Болт М10-6gx150-135.88.35.019
11 Болт М10-6gx25.88.35.019 Болт М10-6gx25.88.35.019
12 Болт М6-6gx16.48.019 Болт М6-6gx16.48.019
13 Шайба 10Т 65Г 019 Шайба 10Т 65Г 019
14 РСМ-10.05.04.100Б Седло
15 РСМ-10.05.04.220А Диффузор
16 РСМ-100.17.00.550Б Опора
17 РСМ-100.17.00.540Б Опора
18 РСМ-10.05.04.080Б Радиатор масляный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
