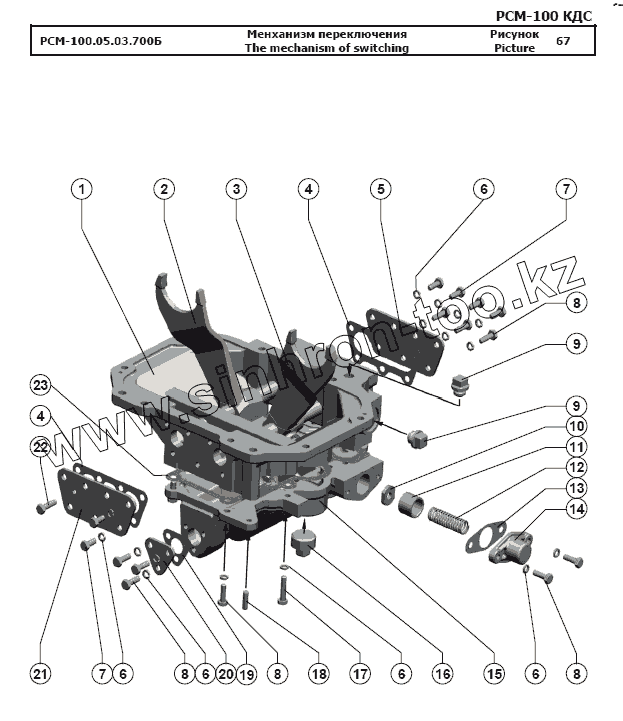

Каталог запасных частей к технике: РСМ-100 (Дон-680М). Механизм переключения
РСМ-100.05.03.700Б
1
2
3
4
4
5
6
6
6
6
6
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.05.03.700Б | РСМ-100.05.03.700Б | Механизм переключения | |
| 1 | 3518020-41058-01 | Корпус механизма переключения диапазонов | |
| 2 | 3518020-43210-01 | Вилка переключения | |
| 3 | 3518020-43200-01 | Вилка переключения нижняя | |
| 4 | 3518020-40017 | Прокладка крышки корпуса механизма переключения | |
| 5 | 3518020-44004 | Крышка корпуса механизма переключения | |
| 6 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 | |
| 7 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 | |
| 8 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 | |
| 9 | 3518020-41081 | Пробка | |
| 10 | 3518020-44035 | Шайба валика блокировки | |
| 11 | 3518020-48002А | Втулка ограничительная | |
| 12 | 3518020-46551 | Пружина | |
| 13 | 3518050-40008 | Прокладка корпуса блокировки | |
| 14 | 3518020-40016А | Крышка корпуса блокировки | |
| 15 | 3518020-41059-01 | Корпус блокировки | |
| 16 | 3518020-41129 | Пробка 2-1м.к.36.10кп.Ц9хр | |
| 17 | Болт М8-6gx35.88.35.019 | Болт М8-6gx35.88.35.019 | |
| 18 | 61327 | Штифт | |
| 19 | 3518020-40079 | Прокладка крышки блокировки | |
| 20 | 3518020-44071 | Крышка блокировки | |
| 21 | 33518020-44004-01 | Крышка корпуса механизма переключения | |
| 22 | Болт М8-6gx30.88.35.019 | Болт М8-6gx30.88.35.019 | |
| 23 | 3518020-40077 | Прокладка корпуса блокировки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
