Каталог запасных частей к технике: РСМ-100 (Дон-680М). Делитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

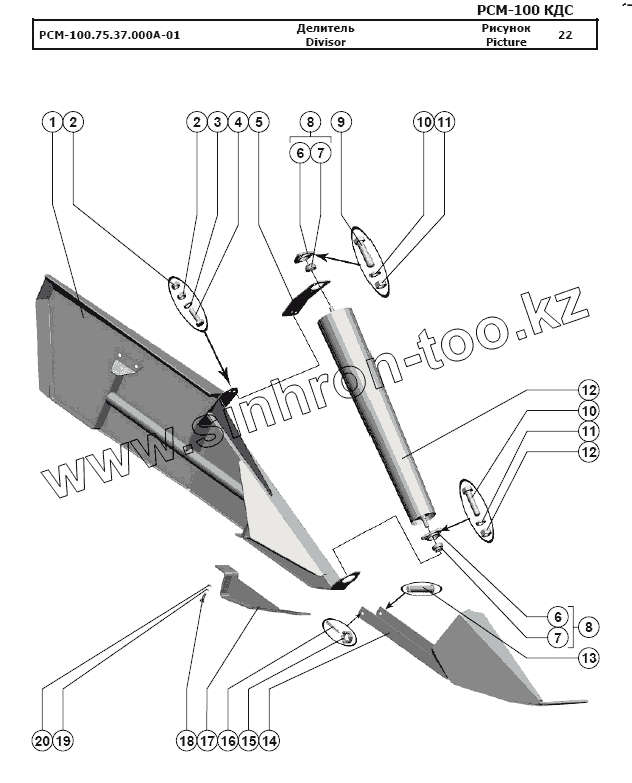

РСМ-100.75.37.000А-01
1
2
2
3
4
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
РСМ-100.75.37.000А-01 РСМ-100.75.37.000А-01 Делитель
1 РСМ-100.33.07.010-01 Боковина
2 Гайка М10-6H.6.019 Гайка М10-6H.6.019
3 Шайба С.10.01.019 Шайба С.10.01.019
4 Болт М10-6gx35.88.35.019 Болт М10-6gx35.88.35.019
5 РСМ-100.33.07.522-01 Опора
6 Н.027.102 Корпус подшипника
7 Подшипник 1680204 АЕК7С17 Подшипник 1680204 АЕК7С17
8 Н.027.01.020 Опора подшипника
9 Болт М8-6gx35.88.35.019 Болт М8-6gx35.88.35.019
10 Шайба 8Т 65Г 019 Шайба 8Т 65Г 019
11 Гайка М8-6H.6.019 Гайка М8-6H.6.019
12 РСМ-100.33.07.040В Шнек
13 РСМ-100.75.37.605 Палец
14 РСМ-100.75.37.040А Носок
15 Гайка М16-6H.04.35.019 Гайка М16-6H.04.35.019
16 Шплинт 4x32.019 Шплинт 4x32.019
17 РСМ-100.33.07.080 Подошва
18 Болт М12-6gx35.88.35.019 Болт М12-6gx35.88.35.019
19 Шайба 12Т 65Г 019 Шайба 12Т 65Г 019
20 Шайба С.12х2.01.019 Шайба С.12х2.01.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
