Каталог запасных частей к технике: РСМ-100 (Дон-680). Жатка РСМ-100.75.30.010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
13
13
14
15
16
17
18
18
19

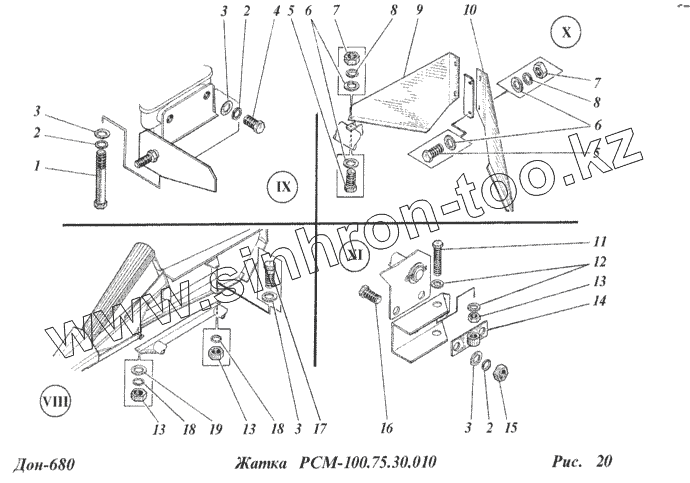

Позиция на иллюстрации Заводской номер детали Название детали
1 М16-6gх140.88.35.019 Болт
2 12Т.65Г.019 Шайба
3 С16.01.019 Шайба
4 М16-6gх35.88.35.019 Болт
5 М8-6gх20.88.35.019 Болт
6 С8х1,4.01.019 Шайба
7 М8-6Н.6.019 Гайка
8 8Т.65Г.019 Шайба
9 РСМ-100.75.30.403-01 Щиток
10 РСМ-100.75.30.403 Щиток
11 М12-6gх80-70.88.35.019 Болт
12 С12.01.019 Шайба
13 М12-6Н.6.019 Гайка
14 РСМ-100.75.30.060А Планка регулировочная
15 М16-6Н.6.019 Гайка
16 М16-6gх40.88.35.019 Болт
17 М12-6gх40.88.35.019 Болт
18 12Т.65Г.019 Шайба
19 С12х3.01.019 Шайба
