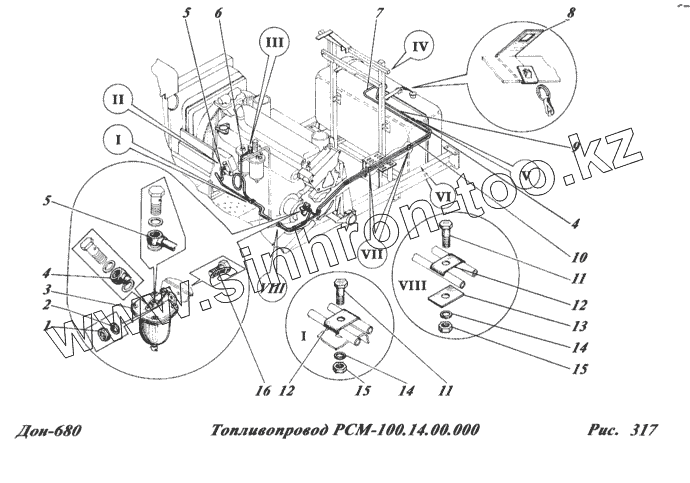

Каталог запасных частей к технике: РСМ-100 (Дон-680). Топливопровод РСМ-100.14.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
9
10
11
11
12
12
13
14
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 М12-6Н.6.019 Гайка
2 12Т.65Г.019 Шайба
3 А23.20.000-02 Фильтр топливный грубой очистки ФГ-75
4 РСМ-100.14.00.020 Топливопровод
5 РСМ-100.14.00.030 Топливопровод
6 РСМ-100.14.00.040 Топливопровод
7 РСМ-100.14.00.060 Топливопровод
8 РСМ-100.14.00.503 Хомут
9 РСМ-100.14.00.010 Топливопровод
10 РСМ-100.14.00.050 Топливопровод
11 М8-6gх25.88.35.019 Болт
12 РСМ-10.05.16.501 Скоба
13 РСМ-10.05.16.502 Накладка
14 8Т.65Г.019 Шайба
15 М8-6Н.6.019 Гайка
16 М12-6gх35.88.35.019 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
