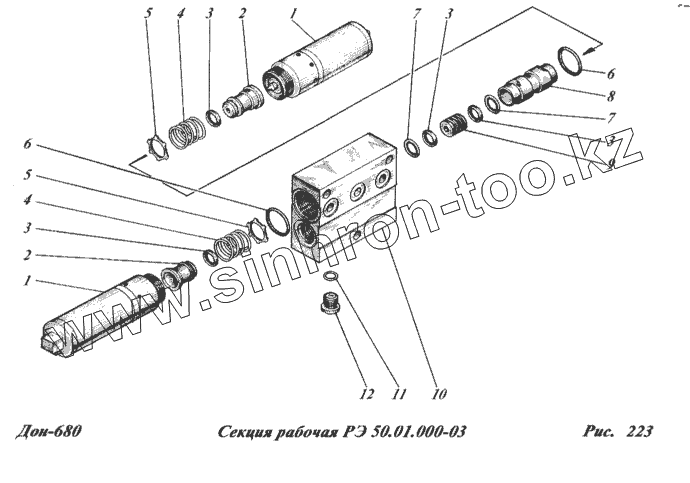

Каталог запасных частей к технике: РСМ-100 (Дон-680). Секция рабочая РЭ50.01.000-03

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 РЭ50.01.100 Клапан электромагнитный или 73.01.01.000В
2 РЭ50.01.010 Седло или 76.01.00.008
3 010-014-25-2-6 Кольцо
4 РЭ50.01.004 Пружина или 73.01.00.004В
5 РЭ50.01.005 Шайба или 73.01.00.005В
6 027-032-30-2-2 Кольцо
7 РЭ50.01.007 Кольцо или 73.01.00.007В
8 РЭ50.01.009 Золотник или 76.01.00.007
9 РЭ50.01.006 Втулка или 73.01.00.006В
10 РЭ50.01.001-03 Корпус
11 009-013-25-2-2 Кольцо
12 РЭ50.00.005 Пробка или 73.00.00.005Б
