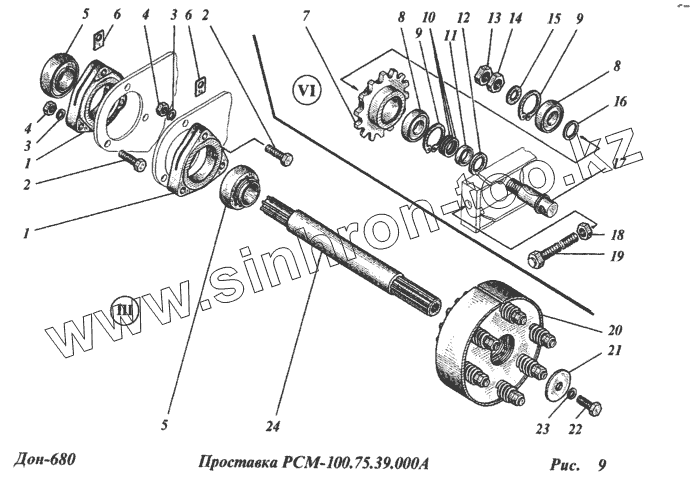

Каталог запасных частей к технике: РСМ-100 (Дон-680). Проставка РСМ-100.75.39.000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 54-20185 Корпус подшипника
2 М10-6gх45.88.35.019 Болт
3 10Т.65Г.019 Шайба
4 М10-6Н.6.019 Гайка
5 1680208С17 Подшипник
6 54-51649 Шайба
7 РСМ-100.40.01.450 Звездочка
8 180204С17 Подшипник или 180204К10С27
9 С47 Кольцо ГОСТ 13943-86
10 42135 Шайба
11 54-00781 Втулка или 80440
12 С20х5.01.019 Шайба
13 М16-6Н.04.019 Гайка
14 М16-6Н.6.019 Гайка
15 С16.01.019 Шайба
16 Н206.30.003 Кольцо
17 РСМ-100.40.01.616 Ось
18 М12-6Н.6.019 Гайка
19 РСМ-100.40.01.420 Болт
20 РСМ-100.33.40.080 Муфта предохранительная
21 РСМ-100.05.03.413 Шайба
22 М12-6gх35.88.35.019 Болт
23 12Т.65Г.019 Шайба
24 РСМ-100.75.39.602 Вал
