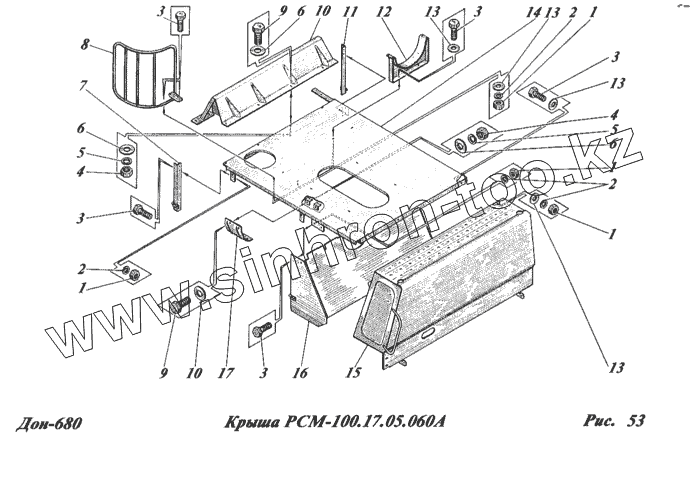

Каталог запасных частей к технике: РСМ-100 (Дон-680). Крыша РСМ-100.17.05.060А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
3
3
3
3
3
4
4
5
5
6
6
6
7
8
9
9
10
10
11
12
13
13
13
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 М8-6Н.6.019 Гайка
2 8Т.65Г.019 Шайба
3 М8-6gх20.88.35.019 Болт
4 М10-6Н.6.019 Гайка
5 10Т.65Г.019 Шайба
6 С10.01.019 Шайба
7 РСМ-100.17.05.100 Стойка
8 РСМ-10.05.00.650 Ограничитель
9 М10-6gх20.88.35.019 Болт
10 РСМ-100.17.05.030 Кожух
11 РСМ-100.17.05.100-01 Стойка
12 РСМ-10Б.03.00.460 Кронштейн
13 С8х1,4.01.019 Шайба
14 РСМ-100.17.05.050А Рама капота
15 РСМ-100.17.00.140А Панель
16 РСМ-100.17.05.090 Каркас
17 РСМ-100.17.05.408 Щиток
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
