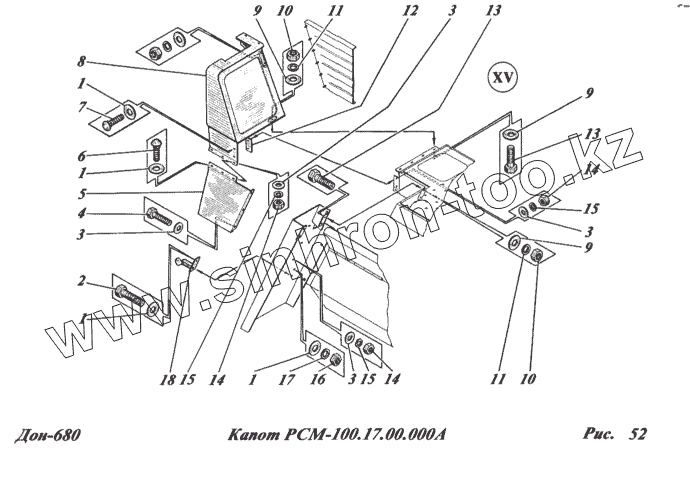

Каталог запасных частей к технике: РСМ-100 (Дон-680). Капот РСМ-100.17.00.000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
3
3
3
3
4
5
6
7
8
9
9
9
10
10
11
11
12
13
13
14
14
14
15
15
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 С8х1,4.01.019 Шайба
2 М8-6gх20.88.35.019 Болт
3 М6х1,4.01.019 Шайба
4 М6-6gх16.48.019 Болт
5 РСМ-100.17.00.484 Боковина
6 М6х16 Болт
7 М6х20 Болт
8 РСМ-100.17.00.890А Панель
9 С10.01.019 Шайба
10 М10-6Н.6.019 Гайка
11 10Т.65Г.019 Шайба
12 РСМ-100.17.00.542 Накладка
13 М10-6gх25.88.35.019 Болт
14 М6-6Н.6.019 Гайка
15 6Т.65Г.019 Шайба
16 М8-6Н.6.019 Гайка
17 8Т.65Г.019 Шайба
18 РСМ-100.17.00.660 Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
