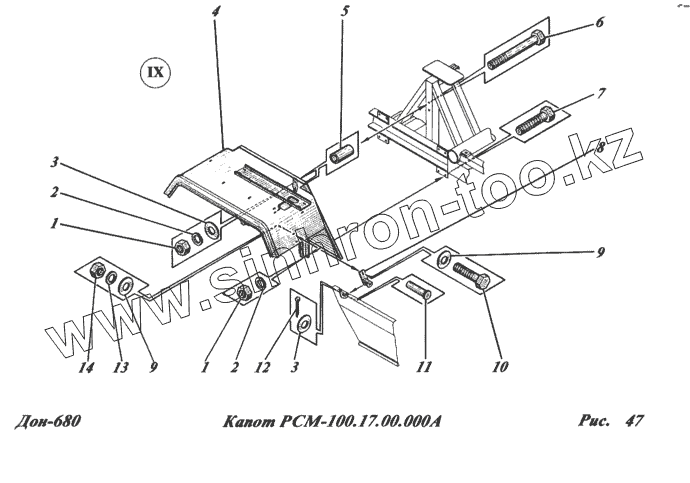

Каталог запасных частей к технике: РСМ-100 (Дон-680). Капот РСМ-100.17.00.000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 М10-6Н.6.019 Гайка
2 10Т.65Г.019 Шайба
3 С10.01.019 Шайба
4 РСМ-100.17.00.090Б Крыло
5 РСМ-100.17.00.807 Втулка
6 М10-6gх120.88.35.019 Болт
7 М10-6gх25.88.35.019 Болт
8 РСМ-100.17.00.670 Кронштейн
9 С8х1,4.01.019 Шайба
10 М8-6gх20.88.35.019 Болт
11 6-10в12х25.35Ц9хр Ось
12 3,2x25.019 Шплинт
13 8Т.65Г.019 Шайба
14 М8-6Н.6.019 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
