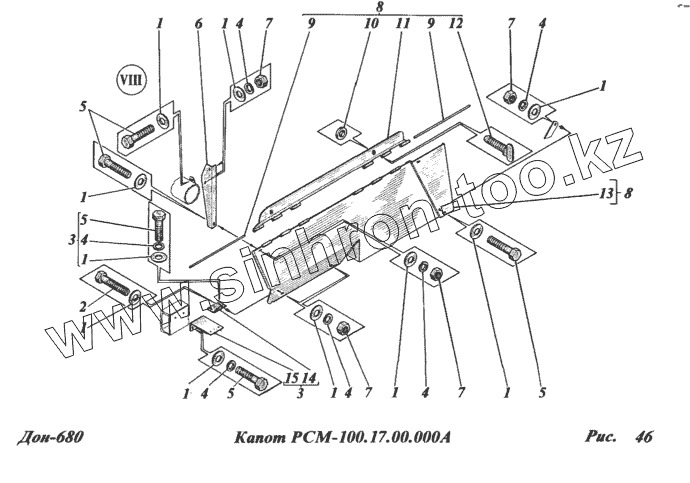

Каталог запасных частей к технике: РСМ-100 (Дон-680). Капот РСМ-100.17.00.000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
1
2
3
3
4
4
4
4
4
4
5
5
5
5
6
7
7
7
7
8
8
9
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 С10.01.019 Шайба
2 М10-6gх30.88.35.019 Болт
3 РСМ-100.17.00.330-01 Кронштейн
4 10Т.65Г.019 Шайба
5 М10-6gх25.88.35.019 Болт
6 РСМ-100.17.00.436-01 Кронштейн
7 М10-6Н.6.019 Гайка
8 РСМ-100.17.00.720 Боковина
9 РСМ-100.17.00.605 Пруток
10 44-00241 Втулка
11 РСМ-100.17.00.572 Створка
12 44-1-2-16-2 Винт
13 РСМ-100.17.00.480 Щиток
14 РСМ-100.17.00.446 Носок
15 РСМ-100.17.00.340-01 Опора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
