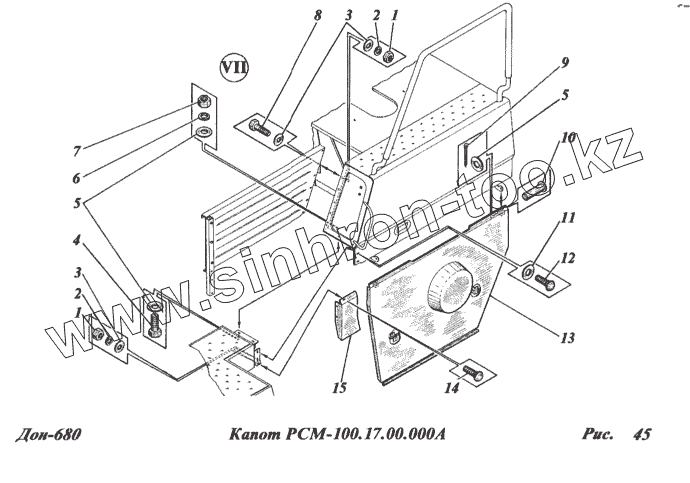

Каталог запасных частей к технике: РСМ-100 (Дон-680). Капот РСМ-100.17.00.000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 М6-6Н.6.019 Гайка
2 6Т.65Г.019 Шайба
3 С6х1,4.01.019 Шайба
4 М10-6gх25.88.35.019 Болт
5 С10.01.019 Шайба
6 10Т.65Г.019 Шайба
7 М10-6Н.6.019 Гайка
8 М8-6gх20.88.35.019 Болт
9 3,2x25.019 Шплинт
10 6-10в12х25.35Ц9хр Ось
11 С8х1,4.01.019 Шайба
12 М6х20 Болт
13 РСМ-100.17.00.380 Щит
14 М6х16 Болт
15 РСМ-100.17.00.569 Щиток
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
