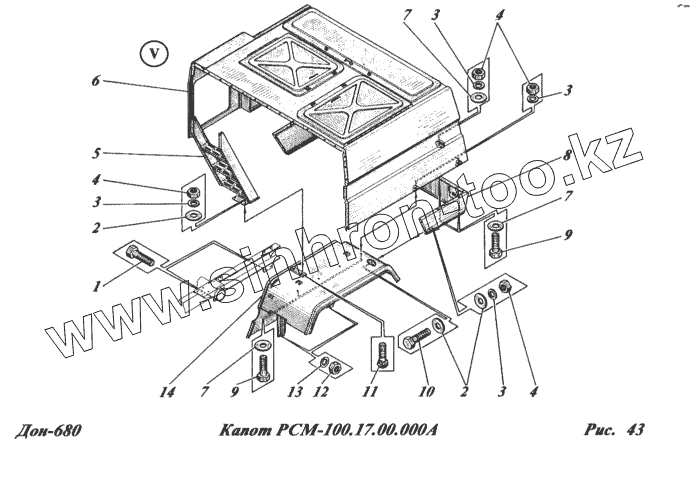

Каталог запасных частей к технике: РСМ-100 (Дон-680). Капот РСМ-100.17.00.000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
4
4
4
5
6
7
7
7
8
9
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 М10-6gх25.88.35.019 Болт
2 С8.01.019 Шайба
3 8Т.65Г.019 Шайба
4 М8-6Н.6.019 Гайка
5 РСМ-100.17.00.300А Лестница
6 РСМ-100.17.00.010А Капот
7 С8х1,4.01.019 Шайба
8 РСМ-100.17.00.070А Щиток
9 М8-6gх20.88.35.019 Болт
10 М8-6gх25.88.35.019 Болт
11 М8х25 Болт
12 М10-6Н.6.019 Гайка
13 10Т.65Г.019 Шайба
14 РСМ-100.17.00.060В Крыло
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
