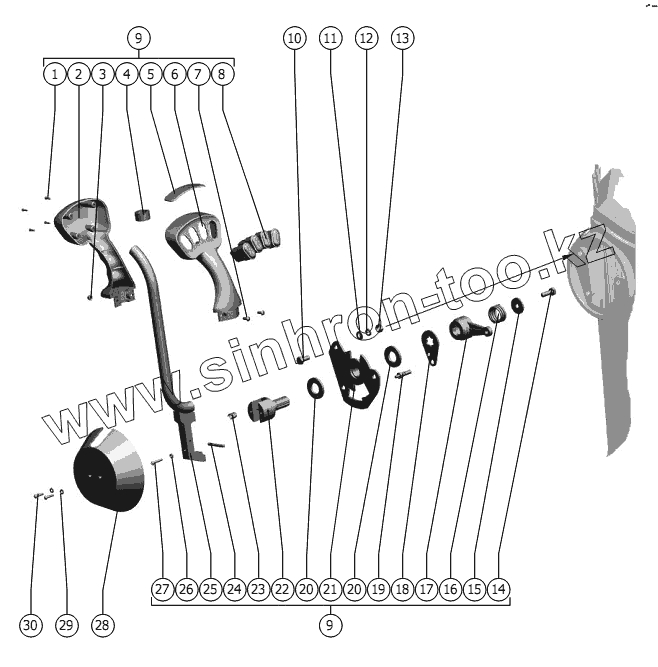

Каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Рычаг управления движением
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2-3х12.01.036 ГОСТ 10621-80 | Винт | |
| 2 | 101.06.16.008 | Рукоятка | |
| 3 | М5-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 4 | 101.06.16.014 | Втулка | |
| 5 | МРУ-1.21.003-02 | Табличка-символ | |
| 6 | 101.06.16.007 | Рукоятка | |
| 7 | В.М5-6gх12.48.019 ГОСТ 17473-80 | Винт | |
| 8 | 92.3709 | Переключатель | |
| 9 | МРУ-1.21.800-02 | Рычаг управления движением | |
| 10 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт | |
| 11 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 12 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 13 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 14 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт | |
| 15 | РСМ-10.04.13.422 | Шайба | |
| 16 | РСМ-10.04.13.613А | Пружина | |
| 17 | 101.04.17.305 | Рычаг | |
| 18 | 101.04.17.431 | Пластина | |
| 19 | ВК-409 (2101-3803130) ТУ 37.003.478-2004 | Выключатель контрольной лампы воздушной заслонки | |
| 20 | РСМ-10.04.13.006А | Шайба или РСМ-10.04.13.015 | |
| 21 | 101.04.17.230 | Диск | |
| 22 | РСМ-10.04.13.612Б | Вал | |
| 23 | РСМ-10.04.13.614В | Пржина | |
| 24 | 5 х 40 ГОСТ 3128-70 | Штифт | |
| 25 | 101.04.17.020 | Рычаг | |
| 26 | М4-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 27 | В.М4-6gх25-25.48.016 ГОСТ 17473-80 | Винт | |
| 28 | 101.04.01.033 | Крышка | |
| 29 | С.4.01.019 ГОСТ 11371-78 | Шайба | |
| 30 | В.М4-6gх20.48.019 ГОСТ 17473-80 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
