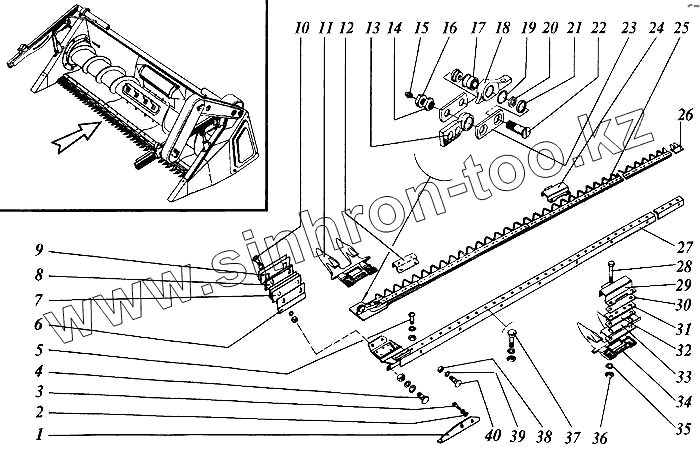

Каталог запасных частей к технике: РСМ Дон (общий каталог). Аппарат режущий

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
22
23
24
25
25
25
26
27
27
27
28
29
30
30
30
31
32
33
33
34
35
36
37
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 3518050-14259А Прижим
2 С12х3.01.019 Шайба
3 М12х30 Шпилька
4 М12х40 Болт
5 ВМ12-6gх35.48.019 Винт
6 3518050-14972А Прижим
7 3518050-14973 Прокладка регулировочная
8 3518050-14249 Пластина трения
9 3518050-15279 Прокладка
10 М12х55 Болт
11 3518050-121180 Палец
12 3518050-121020 Прижим
13 ЖХН03.602 Рычаг МКШ
14 ЖХН03.605 Гайка или РСМ-10.27.01.621
14 РСМ-10.27.01.621 Гайка или ЖХН03.605
15 2.3.90.Ц6хр Масленка
16 ПКУ-0,8.15.605 Гайка М24х 1,5
17 ШСП25 Подшипник или ШС25
17 ШС25 Подшипник или ШСП25
18 РСМ-10.27.01.470 Головка ножа
19 С42 Кольцо ГОСТ 13941-86
20 ЖХН03.604 Втулка
21 ЖХН03.001 Прокладка
22 РСМ-10.27.01.619 Ось или ЖХН03.603
22 ЖХН03.603 Ось или РСМ-10.27.01.619
23 ЖХН03.405 Серьга
24 3518050-14753 Прижим
25 3518050-16170-05 Нож
25 3518050-16170-06 Нож
25 3518050-16170-07 Нож
26 3518050-16130 Секция ножа
27 РСМ-10.27.01.060-02 Пальцевый брус
27 РСМ-10.27.01.060-03 Пальцевый брус
27 РСМ-10.27.01.060-01 Пальцевый брус
28 М12-6gх60.88.35.019 Болт
29 3518050-14752 Прижим
30 Р230.00.002 Прокладка
30 РСМ-10.27.01.403 Прокладка или Р230.00.002 или РСМ-100.70.05.453
30 РСМ-100.70.05.453 Прокладка или Р230.00.002 или РСМ-10.27.01.403
31 214.25.45.503.0 Пластина трения
32 3518050-14754 Прокладка
33 Р230.00.005 Пластинка трения или Р117.00.003А
33 Р117.00.003А Пластина трения
34 Р230.21.000 Палец двойной
35 12Т.65Г.019 Шайба
36 М12-6Н.6.019 Гайка
37 Р230.00.006 Болт или М12х35
37 М12х35 Болт
38 М10-6Н.6.019 Гайка
39 10Т.65Г.019 Шайба
40 М10х30 Болт
