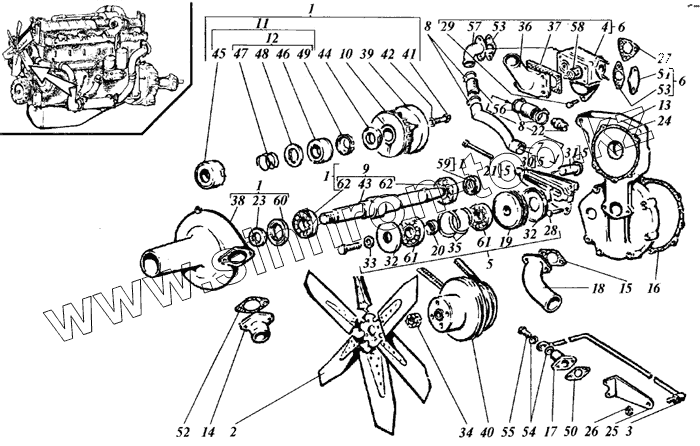

Каталог запасных частей к технике: РСМ Дон 1500Б. Насос водяной и вентилятор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
3
4
5
5
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
61
62
62
Позиция на иллюстрации Заводской номер детали Название детали
1 НВ461-51-13.00 Насос водяной
2 461-51-13с2 Вентилятор
3 461-51-13с5 Труба
4 4601-13с11 Термостатная коробка
5 461-51-13с12 Ролик натяжной с кронштейном
6 461-51-13с13 Термостатная коробка с термостатами
7 461-51-13с16-10 Труба
8 01М-19с37 Хомут
9 НВ461-51-13.20 Вал
10 НВ4601-13.30 Крыльчатка
11 НВ4601-13.40 Сальник
12 НВ4601-13.50 Манжета
13 461-51-1301 Проставка
14 461-51-1303 Патрубок
15 6Т3-1303 Прокладка
16 01-1306 Прокладка
17 461-51-1306 Фланец
18 461-51-1307 Патрубок
19 461-51-1308 Шкив натяжного ролика
20 461-51-1309 Втулка
21 4601-1310 Болт натяжной
22 461-51-1316 Штуцер
23 01-1316А Втулка
24 461-51-1317 Прокладка
25 461-51-1319 Кронштейн
26 461-51-1321 Гайка
27 01М-1325 Прокладка
28 461-51-1325 Болт
29 461-51-1326 Болт
30 4601-1329-50 Кронштейн натяжного ролика
31 461-51-1330 Ось натяжного ролика
32 01М-1332 Фланец
33 01М-1333 Шайба
34 01-1333 Гайка
35 01М-1334 Кольцо стопорное
36 4601-1347 Крышка термостатной коробки
37 4601-1352 Прокладка
38 НВ461-51-13.11 Корпус
39 НВ461-51-13.12 Проставка
40 НВ461-51-13.13 Шкив
41 НВ4601-13.15 Болт
42 НВ4601-13.16 Шайба уплотняющая
43 НВ461-51-13.21 Вал
44 НВ4601-13.41 Кольцо скольжения
45 НВ4601-13.42 Обойма
46 НВ4601-13.51 Манжета
47 4601-13.52 Пружина
48 4601-13.53 Каркас внутренний
49 4601-13.54 Каркас наружный
50 6Т3-0116 Прокладка
51 01-0613 Крышка передняя
52 41-0667 Прокладка сапуна
53 01-0929А Прокладка
54 СМД7-0929 Прокладка
55 МН-0967 Болт зажимной
56 01М-1909 Рукав - деталь
57 41Е-1927 Патрубок водопроводящий
58 ТС107-1306100-02 Термостат
59 1-25х42-4.8752 Манжета
60 2-40х62-4.8752 Манжета
61 207.8338 Подшипник
62 305.8338 Подшипник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
