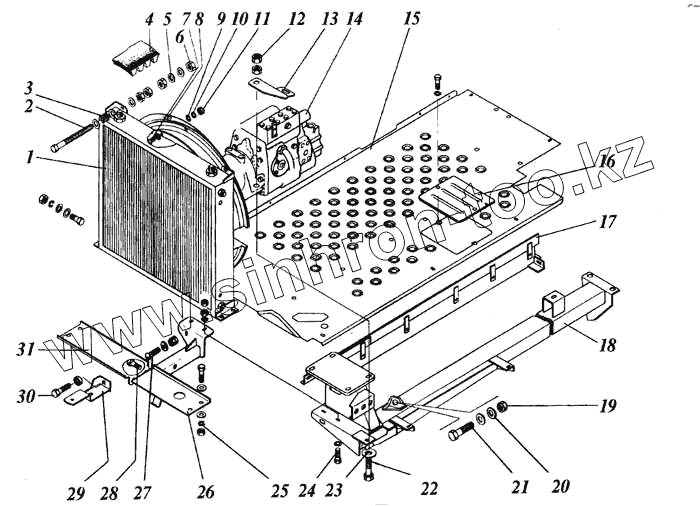

Каталог запасных частей к технике: РСМ Дон 1500А. Площадка обслуживания двигателя

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

17

18

18

19

20

20

21

22

23

24

25

26

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	100У.08.003		Радиатор масляный
2	М10-6gх150.135.88.35.019		Болт
3	61094		Пружина
4	4/НВКВ-2650		Ремень 4/НВ-2650
4	4/НВ-2650		Ремень 4/НВКВ-2650 фирмы "Орtibеlt"
5	С10.01.019		Шайба
6	М10-6Н.6.019		Гайка
7	М6-6gх16.88.35.019		Болт
8	РСМ-10.05.04.230		Сетка
9	С6х1,4.01.019		Шайба
10	6Т.65Г.019		Шайба
11	М6-6Н.6.019		Гайка
12	М16-6Н.6.019		Гайка
13	РСМ-10.05.04.517А		Кронштейн
14	РСМ-10Б.05.04.030		Установка гидронасоса
15	РСМ-10.05.04.160В		Настил
15	РСМ-8.05.04.160В		Настил
16	РСМ-100.07.00.441		Крышка
17	РСМ-8.05.04.220В		Опора
17	РСМ-10.05.04.240В		Опора
18	РСМ-8.05.04.010В		Рама
18	РСМ-10.05.04.010В		Рама
19	М20-6Н.6.019		Гайка
20	РСМ-10.05.04.615		Шайба сферическая или РСМ-10.05.04.008
20	РСМ-10.05.04.008		Шайба сферическая или РСМ-10.05.04.615
21	М20-6gх90.78.66.019		Болт
22	М16-6gх80.88.35.019		Болт
23	С16.01.019		Шайба
24	М10-6gх35.88.35.019		Болт
25	10Т.65Г.019		Шайба
26	РСМ-8.05.04.040В		Рамка масляного радиатора
26	РСМ-10.05.04.040В		Рамка масляного радиатора
27	М10х35		Болт
28	М10-6gх65.88.35.019		Болт
29	РСМ-10.05.04.380А		Кронштейн
30	М10-6gх25.88.35.019		Болт
31	РСМ-10.05.04.438А		Опора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
