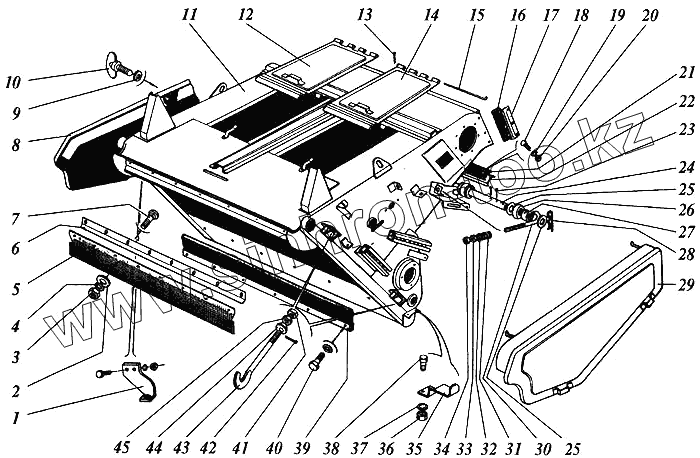

Каталог запасных частей к технике: РСМ Дон 1200Б. Камера наклонная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 3518060-18410А Кронштейн
2 С6х1,4.01.019 Шайба
3 М6-6Н.6.019 Гайка
4 6.65Г.019 Шайба
5 3518050-10061 Ремень
5 3518060-10061 Ремень
6 3518060-14805А Планка
6 3518050-14805А Планка
7 М6х25 Болт
8 3518060-18650Б Щиток правый
9 44-00241 Втулка
10 44-1-2-16-2 Винт
11 3518050-18020А Корпус наклонной камеры
11 3518060-18020Б Корпус наклонной камеры
12 3518050-18480А Крышка
12 3518060-18490А Крышка правая
13 2,5х25.019 Шплинт
14 3518060-18480А Крышка левая
15 3518050-16322 Шомпол
15 3518060-16322 Шомпол
16 3518060-14874А Накладка
17 3518060-10065 Козырек
18 М8х20 Болт
19 8Т.65Г.019 Шайба
20 М8-6Н.6.019 Гайка
21 3518060-10067А Ремень
21 3518050-10067 Ремень
22 3518060-15221 А Накладка
22 3518050-15221 А Накладка
23 4х45.019 Шплинт
24 3518060-18115 Труба
24 3518050-18115 Труба
25 41671 Шайба
26 3518060-10125 Ролик
27 3518060-10124А Втулка
28 2.5,0х90.019 Шплинт пружинный
29 3518060-18640А Щиток левый
30 3518060-16298 Болт
31 54-62163А Пружина
32 С16.01.019 Шайба
33 М16-7Н.04.019 Гайка
34 М16-6Н.6.019 Гайка
35 3518060-14917 Кронштейн
36 М10-6Н.6.019 Гайка
37 10Т.65Г.019 Шайба
38 М10-6gх25.88.35.019 Болт
39 3518050-18200 Уплотнитель
39 3518060-18200 Уплотнитель
40 М8-6gх25.88.35.019 Болт
41 М20-6Н.6.019 Гайка
42 4х32.019 Шплинт
43 3518060-16426 Крюк
44 3518060-16606 Шайба сферическая
45 М20-6Н.04.35.019 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
