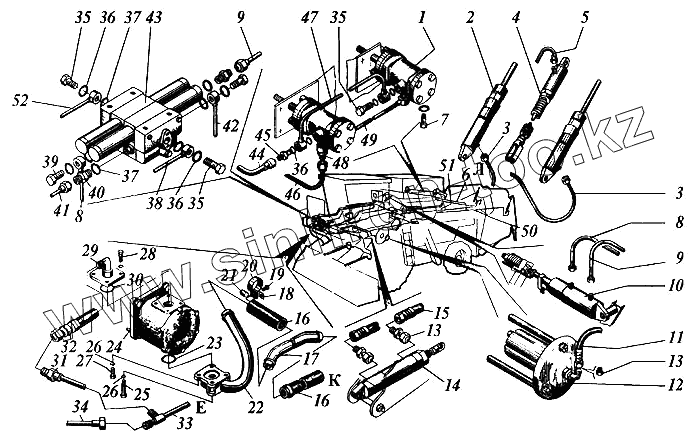

Каталог запасных частей к технике: РСМ Дон 1200Б. Гидрооборудование комбайна с установкой двигателя ЯМЗ-238АК

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
8
9
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
35
35
36
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 ГА-40.000В Вибратор
2 54-9-145 Гидроцилиндр
3 РСМ-10.09.18.050 Трубопровод
4 ГА-66.010А-01 Гидроцилиндр
5 РСМ-10Б.09.18.040 Трубопровод
6 РСМ-10Б.09.18.030 Трубопровод
7 54-60947 Болт
8 РСМ-10.09.01.300А Трубопровод
9 РСМ-10.09.01.290А Трубопровод
10 ГА-93000 Гидроцилиндр
11 Н.036.87.01.050 Рукав высокого давления П-8 армированный
12 РСМ-10.09.01.010А Гидроцилиндр
13 РСМ-100.21.01.740 Дроссель
14 ГА-93000-04 Гидроцилиндр
15 Н.036.87.01.090 Рукав высокого давления П-8 армированный
16 РСМ-10Б.09.66.060 Рукав
17 РСМ-10Б.09.66.806 Трубка
18 54-51.781 Шайба
19 М6-6gх35.48.019 Болт
20 54-51780 Лента
21 54-62339 Гайка
22 РСМ-10Б.09.66.040 Трубопровод
23 040-046-36-2-6 Кольцо уплотнительное
24 НШ-32У-3 Насос
25 М8-6gх50.88.35.019 Болт
26 8Т.65Г.019 Шайба
27 М8-6gх20.88.35.019 Болт
28 М8-6gх25.88.35.019 Болт
29 РСМ-10.09.06.120А Фланец угловой
30 032-036-25-2-6 Кольцо
31 РСМ-10Б.09.45.010 Трубопровод
32 Н.036.85.700 Рукав высокого давления П-16 армированный
33 РСМ-10Б.09.41.030А Трубопровод
34 РСМ-10Б.09.41.050А Трубопровод
35 54-60506 Болт
36 016-020-25-2-6 Кольцо
37 016-020-25-2-2 Уплотнительное кольцо
38 РСМ-10Б.09.45.060 Трубопровод
39 54-60505 Болт
40 РСМ-10.09.05.614А Штуцер
41 РСМ-10.09.05.240А Трубопровод
42 РСМ-10.09.05.230А Трубопровод
43 2РЭ50-00 Электрогидрораспределитель или 73.00.00.000В
44 РСМ-10.09.09.720 Трубопровод
45 РСМ-10.09.01.648 Болт-штуцер
46 РСМ-10.09.09.710 Трубопровод
47 РСМ-10.09.09.730А Трубопровод
48 РСМ-10.09.01.648-01 Болт-штуцер
49 РСМ-10.09.09.740А Трубопровод
50 РСМ-10Б.09.18.010 Трубопровод
51 РСМ-10.09.18.020 Трубопровод
52 РСМ-10Б.09.45.050 Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
