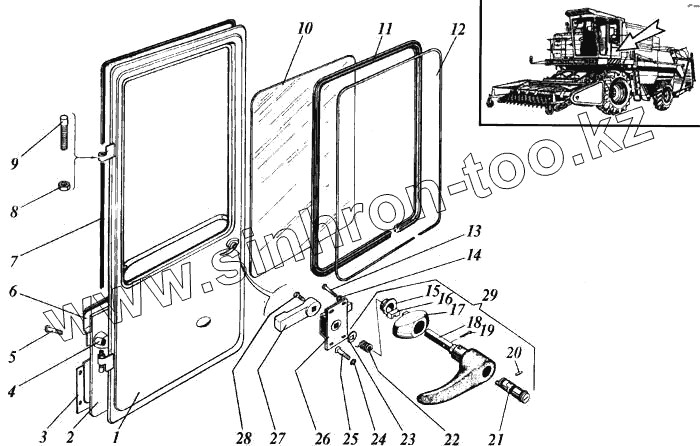

Каталог запасных частей к технике: РСМ Дон 1200Б. Дверь кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
17
18
18
19
20
21
22
22
23
23
24
25
26
26
27
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 РСМ-10.04.20.150Б Каркас двери
2 РСМ-10.04.20.001А Облицовка
3 РСМ-10.04.20.075А Ящик
4 РСМ-10.04.20.806 Втулка
5 ВМ6-6gх30.48.Х9м Винт
6 РСМ-10.04.20.076А Щиток
7 РСМ-10.04.20.009Б-01 Уплотнитель
8 М10.6Н.6.019 Гайка
9 РСМ-10Б.04.20.602 Болт
10 РСМ-10.04.20.002 Стекло
11 РСМ-10.04.20.061А-02 Уплотнитель или РСМ-10.04.20.061-02
11 РСМ-10.04.20.061-02 Уплотнитель или РСМ-10.04.20.061А-02
12 РСМ-10.04.20.062А-02 Замок уплотнителя
13 ВМ6-6gх16.48.019 Винт
14 6Т.65Г.019 Шайба
15 РСМ-10Б.04.36.401 Стакан или ЗКД 02.01.00.005
15 ЗКД 02.01.00.005 Стакан или РСМ-10Б.04.36.401
16 РСМ-10Б.04.36.601 Запор
17 РСМ-10Б.04.36.002 Фланец или ЗКД 02.01.00.002
17 ЗКД 02.01.00.002 Фланец или РСМ-10Б.04.36.002
18 РСМ-10Б.04.36.020 Ручка или ЗКД 03.01.01.000
18 ЗКД 03.01.01.000 Ручка или РСМ-10Б.04.36.020
19 2х16.019 Шплинт
20 3х10 Штифт
21 РСМ-10Б.04.36.030 Поводок
22 РСМ-10Б.04.36.020А Пружина или ЗКД 02.01.00.006-01
22 ЗКД 02.01.00.006-01 Пружина или РСМ-10Б.04.36.020А
23 ЗКД 02.01.00.004 Шайба или РСМ-10Б.04.36.402
23 РСМ-10Б.04.36.402 Шайба или ЗКД 02.01.00.004
24 8Т.65Г.019 Шайба
25 ВМ6-8gх35.48.019 Винт
26 РСМ-10.04.20.140А Замок или ЗКД 02.02.00.000
26 ЗКД 02.02.00.000 Замок двери или РСМ-10Б.04.36.080
27 РСМ-10.04.20.077 Рычаг или ЗКД 02.00.00.001
27 ЗКД 02.00.00.001 Рычаг или РСМ-10.04.20.077
28 ВМ5-8gх16.48.Х9м Винт
29 РСМ-10Б.04.36.010 Ручка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
