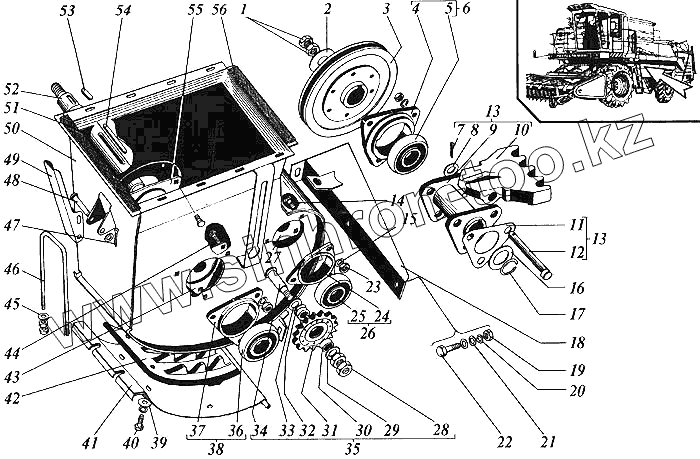

Каталог запасных частей к технике: РСМ Дон 1200Б. Домолачивающее устройство

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 М16-6Н.6.019 Гайка
2 С16х3,9.01.019 Шайба
3 РСМ-10.01.39.111 Шкив
4 Н.027.105 Корпус подшипника
5 1680207К7С17 Подшипник
5 1680207К10С27 Подшипник
6 Н027.01.050 Опора
7 4х28.019 Шплинт
8 С16х01.019 Шайба
9 РСМ-10.01.39.090 Крестовина
10 РСМ-10.01.39.203Г Лопасть или РСМ-10.01.39.101
10 РСМ-10.01.39.101 Лопасть или РСМ-10.01.39.203Г
11 РСМ-10.01.39.403 Шайба стопорная
12 РСМ-10.01.39.602 Ось
13 РСМ-10.01.39.020А Ротор домолачивающего устройства
14 М8х30 Болт
15 8Т.65Г.019 Шайба
16 С30х2,0.01.019 Шайба
17 С30 Кольцо ГОСТ 13942-86
18 РСМ-10.01.39.150А Кронштейн
19 М10-6Н.6.019 Гайка
20 10Т.65Г.019 Шайба
21 С10х2,0.01.019 Шайба
22 М10-8gх25.88.35.019 Болт
23 М8-6Н.6.019 Гайка
24 Н.027.103 Корпус подшипника или РСМ-10.27.01.101
25 1680205К7С17 Подшипник
25 1680205К10С27 Подшипник
26 Н027.01.030 Опора подшипника
27 Н.166.203 Крышка подшипника
28 М14-6Н.6.019 Гайка
29 С14х3.01.019 Шайба
30 80440 Втулка или 54-00781
30 54-00781 Втулка или 80440
31 54-2-48-1 Звездочка z=17 t=19,05
32 20х1.01.019 Шайба
33 20х2.01.019 Шайба
34 44-60219А Ось
35 54-0-52 Звездочка натяжная
36 1680206К7С17 Подшипник или 1680206К10С27
36 1680206К10С27 Подшипник или 1680206К7С17
37 Н.027.104 Корпус подшипника
38 Н.027.01.040 Опора (для комбайнов с копнителем)
39 С10х3,0.01.019 Шайба
40 М10-8gх20.88.35.019 Болт
41 РСМ-10.01.39.120 Обечайка
42 РСМ-10.01.39.202 Дека
43 РСМ-10.01.39.406 Крышка подшипника
44 М10х35 Болт
45 С8х1,4.01.019 Шайба
46 РСМ-10.01.50.606А Вилка
47 2х16.019 Шплинт
48 6-8в12х50.35.Ц9хр Ось
49 РСМ-10.01.50.442А Рукоятка
50 РСМ-10.01.39.010А Корпус
51 РСМ-10.01.08.007А-01 Прокладка
52 РСМ-10.01.39.601В Вал
53 8х7х36 Шпонка
54 8х7х100 Шпонка
55 Н.166.205 Крышка подшипника
56 РСМ-10.01.08.007А-02 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
