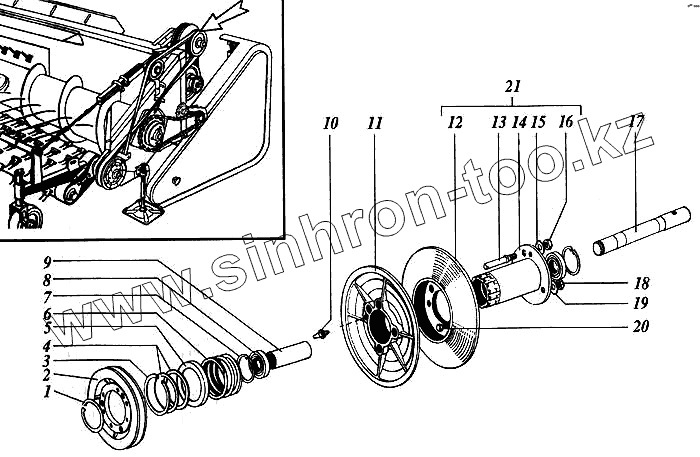

Каталог запасных частей к технике: РСМ Дон 1200. Шкив вариатора верхний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 С72 Кольцо
2 РСМ-10.08.01.220 Шкив
3 С78 Кольцо
4 РСМ-10.08.01.488 Кольцо
5 РСМ-10.08.01.512 Обойма
6 РСМ-10.08.01.622 Пружина
7 С62 Кольцо ГОСТ 13943-86
8 180206С9 Подшипник или 180206К10С27
8 180206К10С27 Подшипник
9 РСМ-10.08.01.814 Втулка
10 1.2Ц6хр Масленка
11 РСМ-10.08.01.102 Диск
12 РСМ-10.08.01.106 Диск
13 РСМ-10.08.01.628 Палец
14 РСМ-10.08.01.770 Ступица
15 14.01.019 Шайба
16 М14х1,5-6Н.6.019 Гайка
17 РСМ-10.08.01.623 Цапфа
18 М12-6Н.6.019 Гайка
19 12.01.019 Шайба
20 М12-8gх35.88.35.019 Болт
21 РСМ-10.08.01.670 Диск неподвижный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
