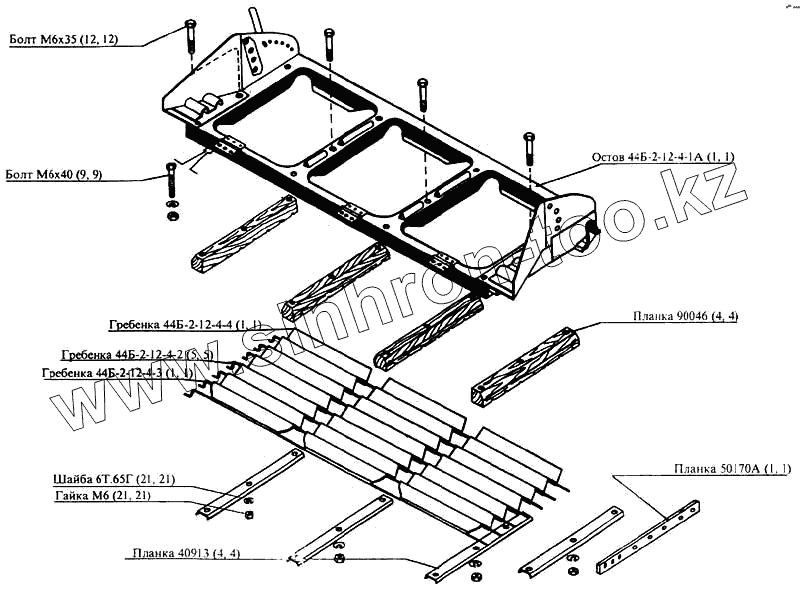

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Удлинитель грохота

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано CK-5М-1 «Нива» CK-5М-1 «Нива» (2002) Vector-450 (Часть 1) (2018) Vector-450 (Часть 2) (2018) Дон (общий каталог) Дон 1200 Дон 1200Б Дон 1500А Дон 1500Б Жатка 3518050-12010 (2020) Жатка S300.27 (2020) Жатка ЖЗТ-9 (2020) Жатка ЖКС (2020) Жатка ЖСУ-700 (2020) Жатка ЖСУ-703 (2020) Жатка РСМ-081.27 (2010) Жатка РСМ-081.27 (2020) Жатка РСМ-081.27 (вариант) (2010) Жатка РСМ-100.70, 1401.70 (2007) Жатка РСМ-161.27 (2020) Платформа-подборщик РСМ-081.08 (2020) Платформа-подборщик РСМ-091.08 (2020) ППК-81 Argus (2020) РСМ 2375 (2020) РСМ-100 (Дон-680) (2002) РСМ-100 (Дон-680М) (2010) РСМ-101 "Вектор" (2010) РСМ-101 "Вектор" (вариант) (2010) РСМ-10Б "Дон-1500Б" (2006) РСМ-1401 (2009) РСМ-142 "Acros" (2010) РСМ-142 "Acros" вариант (2010) РСМ-142 (Acros-550) (2020) РСМ-152 "Acros-590/595 Plus" Часть 1 (2020) РСМ-152 "Acros-590/595 Plus" Часть 2 (2020) РСМ-161 (Часть 1) (2015) РСМ-161 (Часть 2) (2015) РСМ-181 "Torum-740" (2010) РСМ-181 "Torum-740" (вариант) (2010) Стол рапсовый RSM001.00.000К (2020) Тележка для перевозки жатки РСМ-142.29 (2020) Тележка РСМ-142.29 (2009) Тележка транспортная ТТ-4000 (2020) Энергосредство ЭС-1 (2009)

Схема > Не выбрано Кабина Площадка водителя Площадка управления Площадка управления Подкос крепления площадки водителя Дверь кабины Откидное сиденье водителя Откидное сиденье водителя Четырехзвеник сиденья Вентилятор кабины Установка отопителя Отопитель Вентилятор Установка вентилятора обдува Хомут крепления огнетушителя Установка термоса Схема расположения табличек на левой стороне и спереди комбайнов Схема расположения табличек на правой стороне и сзади комбайнов Капот двигателя Щитки правой стороны комбайна Лестница и щитки левой стороны комбайна Моторная группа с двигателем СМД-22 или СМД-21 Моторная группа с двигателем СМД-22А Моторная группа с двигателем СМД-21 Шкив натяжной Тяга включения муфты двигателя Бак топливный Установка топливного бака и топливопровода Бачок топливный Механизм подачи топлива (ручной) Тяга газа Труба выхлопная Установка радиатора для моторной группы с двигателем СМД-21 Установка радиатора для моторной группы с двигателем СМД-22А Установка воздушного радиатора Воздухозаборник радиатора Вращающийся воздухозаборник Радиатор Муфта включения сцепления коробки передач Муфта сцепления Цилиндр привода включения сцепления Механизм переключения скоростей Коробка передач Механизм управления коробкой передач Тормоз коробки передач Корпус, крышки, прокладки коробки передач Шестерни, валы коробки передач Вариатор скорости на ход Блок ведущий вариатора Мост ведущих колес Блок ведомый Дифференциал Кожух моста Балка распорная моста ведущих колес Мост управляемых колес Мост управляемых колес Редуктор бортовой левый Редуктор бортовой правый Редуктор бортовой левый Редуктор бортовой правый Ход полугусеничный сменный Тележка гусеничная правая, тележка гусеничная левая Колесо ведущее левое, колесо ведущее правое Управление рулевое Поперечная рулевая тяга Тормоз левый, тормоз правый Цилиндр тормозной Колонка привода тормоза Главный цилиндр тормоза левый, главный цилиндр тормоза правый, главный цилиндр муфты сцепления Трубопровод тормозной системы Тяга стояночного тормоза Электрооборудование Электрооборудование Клапан Электрооборудование бункера Электрооборудование Установка аккумулятора Приборы световые передние правые, приборы световые передние левые Фонарь бункера Фара Фара Приборы световые задние правые Приборы световые задние левые Сигнализатор вращения шнека Сигнализатор заполнения бункера Включатель Электрические провода Жгуты проводов Щиток приборов Щиток приборов Жатвенная часть Режущий аппарат и механизм привода ножа Вал контрприводной Вал карданный Вал кривошипа Коромысло Режущий аппарат Мотовило универсальное Механизм регулировки мотовила Звездочка с муфтой Жатка захватом 4,1м Жатка захватом 5,0м Механизм левой жатки Балка мотовила для жатки захватом 4,1м Балка мотовила для жатки захватом 5,0м Привод мотовила форсированный Корпус жатки Корпус жатки Установка щитков бокового уплотнения Вал вариатора нижний Шкив вариатора верхний Щиток переходной Башмак Звездочка натяжная Опора жатки Камера наклонная Вал нижний транспортера наклонной камеры Блок уровнавешивания для жаток захватом 4,1 и 5,0м Блок уровнавешивания для жаток захватом 5,0м Вал верхний наклонной камеры Звездочка натяжная Делитель Стеблеотвод Щиток Кожух карданной передачи Устройство предохранительное Шнек жатки Привод шнека Пальчиковый механизм шнека жатки Стеблеподъемник Контрпривод главный Шкив большой Механизм включения жатки Гидроцилиндр ведущего шкива вариатора молотильного барабана Контрпривод задний Механизм регулировки подбарабанья Механизм регулировки подбарабанья Подбарабанье Надставка подбарабанья Рычаг деки Установка привода очистки Рычаг очистки правый, рычаг очистки левый Механизм управления открытием жалюзи решет Рама Панель правая Панель левая Крыша молотилки Установка приемного битера Установка молотильного барабана Остов барабана Шкив малый Гидроцилиндр Гидроцилиндр ведомого шкива вариатора молотильного барабана Установка отбойного битера Отсекатель Соломотряс Вал коленчатый ведущий, вал коленчатый ведомый Грохот Решето верхнее Удлинитель грохота Решетный стан Решето нижнее Вентилятор Шнек колосовой Шнек колосовой Шнек зерновой Шнек зерновой Элеватор зерновой Элеватор колосовой Вал колебательный Фартук грохота Фартук соломотряса Связь передняя Шкив натяжной контрпривода Шкив натяжной Желоб Крышка капота барабана Фартук Капот соломотряса Подкос молотилки Связь передняя корпуса молотилки Звездочка натяжная Крышка люка нижнего Шкив натяжной Лоток половонабивателя Щиток правый, щиток левый Крышка люка верхнего Половонабиватель Контрпривод соломотряса Шкив натяжной Шкив натяжной Механизм регулировки вариатора вентилятора Звездочка натяжная Капот соломотряса Контрпривод задний Бункер зерна Шнек бункера Шнек выгрузной Шнек распределительный Растяжка боковая Тяга Механизм выгрузки бункера Тяга Механизм предохранительный Патрубок Вибратор Копнитель Ферма Граблина правая, граблина левая Днище Клапан задний Вал сбрасывания Рычаг правый Датчик Тяга открытия копнителя Автомат сбрасывания копны Тяга Кронштейн Гидрооборудование Гидрооборудование Установка управления распределителем Шланг всасывающий от гидробака к насосу Клапан предохранительный Клапан Клапан Гидроцилиндр подъема и опускания мотовила, открытия и закрытия копнителя Шланг всасывающий от гидробака к насосу Гидроцилиндр подъема жатки Гидрооборудование Распределитель Распределитель Гидробак Крепление гидробака Цилиндр воздухозаборника Цилиндр с наконечниками Распределитель Распределитель специальный Насос планетарный Тяга гидрозолотника Штуцер Натяжное колесо правое, натяжное колесо левое Натяжное устройство Кронштейн Звездочка натяжная Инструмент и принадлежности Инструмент и принадлежности Инструмент и принадлежности Инструмент и принадлежности Футляр для аптечки Общий вид комбайна Схема расположения клиновых ремней, цепей, натяжных шкивов и звездочек на левой стороне комбайнов Схема расположения клиновых ремней, цепей, натяжных шкивов и звездочек на левой стороне комбайнов Схема расположения клиновых ремней, цепей, натяжных шкивов и звездочек на правой стороне комбайнов (с копнителем и капотом)

Болт М6х35

Болт М6х40

Гайка М6

44Б-2-12-4-2

44Б-2-12-4-3

44Б-2-12-4-4

44Б-2-12-4-1А

40913

50170А

90046

6Т.65Г

Позиция на иллюстрации	Заводской номер детали		Название детали
Болт М6х35	Болт М6х35		Болт М6х35
Болт М6х40	Болт М6х40		Болт М6х40
Гайка М6	Гайка М6		Гайка М6
44Б-2-12-4-2	44Б-2-12-4-2		Гребенка
44Б-2-12-4-3	44Б-2-12-4-3		Гребенка
44Б-2-12-4-4	44Б-2-12-4-4		Гребенка
44Б-2-12-4-1А	44Б-2-12-4-1А		Остов
40913	40913		Планка
50170А	50170А		Планка
90046	90046		Планка
44Б-2-12-4А	44Б-2-12-4А		Удлинитель грохота
6Т.65Г	6Т.65Г		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
