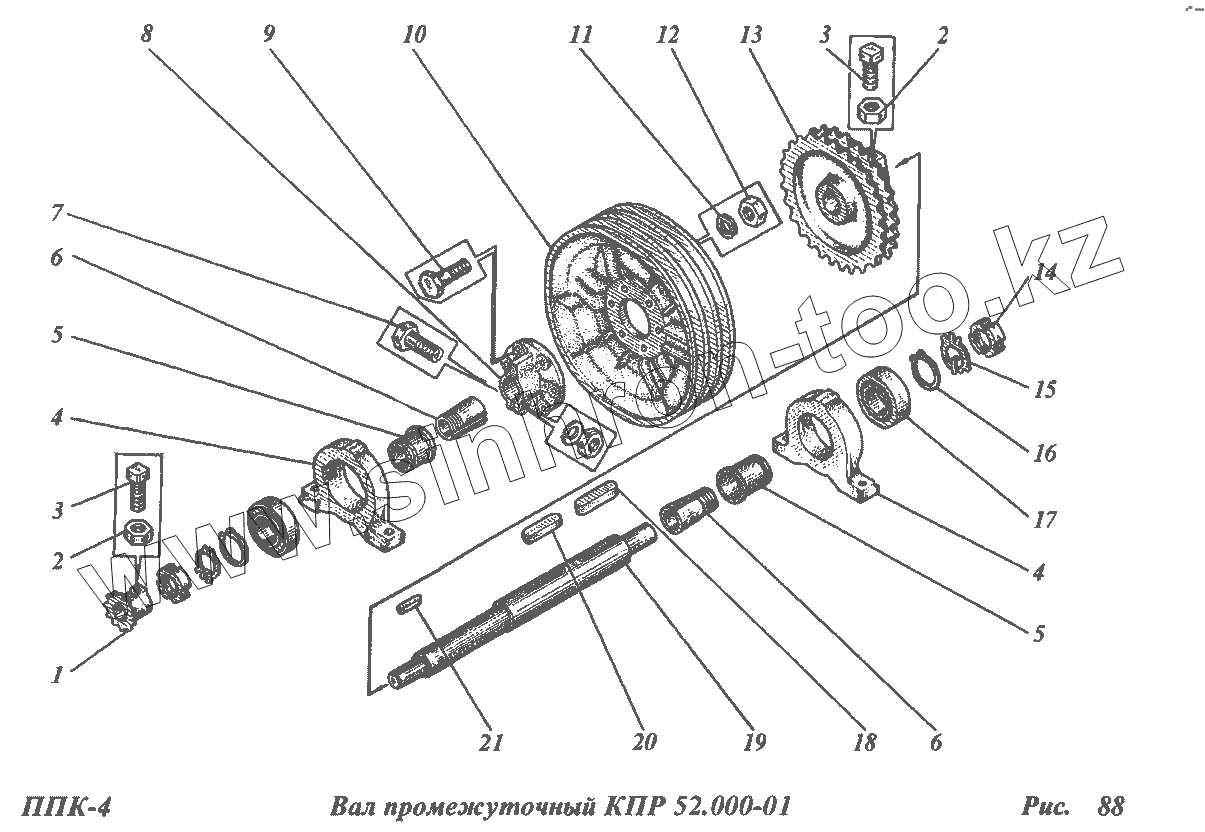

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Вал промежуточный КПР 52.000-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 Н.022.203 Звездочка
2 5915 2М10 Гайка
3 1485 М10х25 Винт
4 Н.027.008-01 Корпус подшипника
5 КСКУ 31.57.604 Втулка
6 КСКУ 31.57.603А-01 Втулка
7 7796 М12x35 Болт
8 КСКУ 31.56.301 Ступица
9 7795 М12x45 Болт
10 КПР 52.001 Шкив
11 6402 12.65Г Шайба
12 5915 2М12 Гайка
13 КПР 54.604А Звездочка
14 11871 М45х1,5 Гайка
15 11872 45.01 Шайба
16 13942 В55 Кольцо
17 1580211С9 Подшипник
18 23360 2-14x9x63 Шпонка
19 КПР 52.601А Вал
20 23360 2-14x9x80 Шпонка
21 23360 2-14x9x50 Шпонка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
