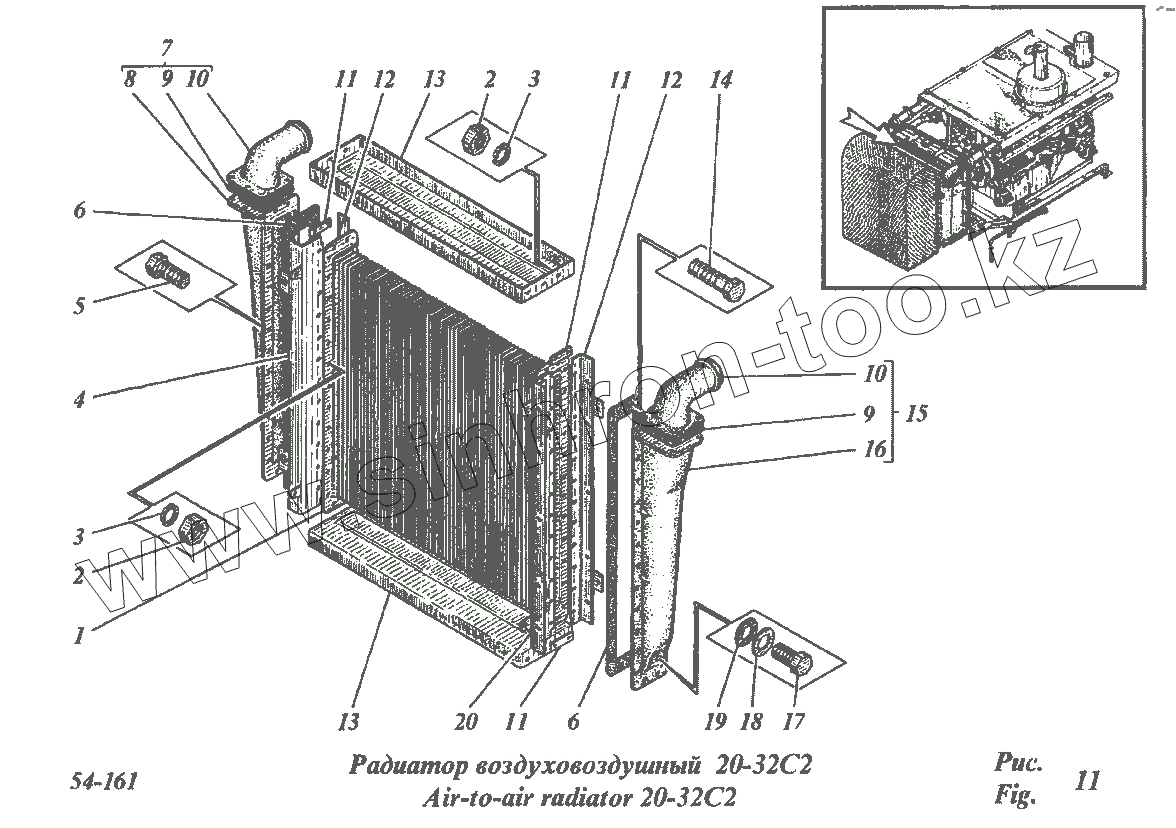

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Радиатор воздуховоздушный 20-32С2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
7
8
9
9
10
10
11
11
11
12
12
13
13
14
15
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 160У.27.020 Сердцевина воздушного радиатора
2 5915 М8.6.019 Гайка
3 6402 8.65Г.019 Шайба
4 20-32020 Уголок правый
5 7798 М8х25.88.019 Болт
6 20-3215 Прокладка
7 20-32030-02 Коллектор в сборе
7 54-0-156-01 Коллектор в сборе
8 54-01235 Коллектор
9 54-01237 Прокладка
10 54-01236 Патрубок
11 20-3214 Накладка
12 20-3216-1 Накладка
13 20-3202 Крышка
14 7798 М8х30.88.019 Болт
15 20-32030 Коллектор в сборе
15 54-0-156 Коллектор в сборе
16 54-01235-01 Коллектор
17 М10х20.88.019 Болт
18 РСМ-10.01.08КП.019 Шайба
19 СМД-1591А Прокладка
20 20-32010 Уголок левый
