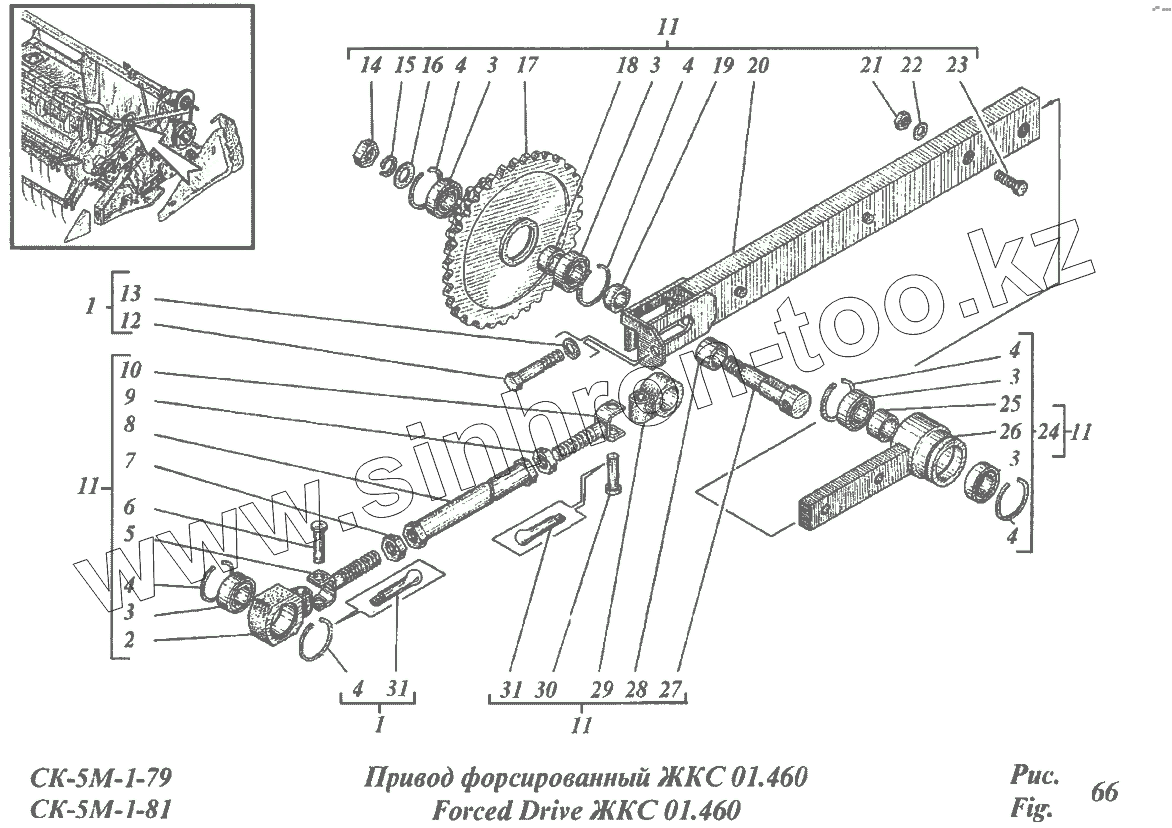

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Привод форсированный ЖКС01.460

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
Позиция на иллюстрации Заводской номер детали Название детали
1 54-1-36-3А Штанга с подшипником
2 РСМ-10.27.01.302 Опора штанги
3 180204С17 Подшипник или 180204К10С27
3 8892 180204К10С27 Подшипник
4 13941 С47 Кольцо
5 54-1-36-3-2А Шарнир передний
6 6-10в12х55.35Ц9хр Ось
7 М18-6М18-6.6.019 Гайка
8 54-1-36-3-3А Штанга
9 М18LН-6Н.6.019 Гайка
10 54-1-36-3-1 Шарнир
11 ЖКС 01.470А Кронштейн с контрприводом
12 7798 М12-6gх75.88.35.019 Болт
13 11371 С12х2.01.019 Шайба
14 5915 М16-6Н.6.019 Гайка
15 6402 16Т.65Г.019 Шайба
16 11371 С16.01.019 Шайба
17 ЖКС 01.480 Блок звездочек Z=40, t=18
18 54-80783А Втулка
19 54-01079 Втулка
19 54-80785 Втулка
20 ЖКС 01.490 Штанга контрпривода
21 5915 М10-6Н.6.019 Гайка
22 11371 С10.01.019 Шайба
23 7796 М10-6gх35.88.35.019 Болт
24 ЖКС 01.600 Кронштейн
25 ЖКС 01.809 Втулка
26 ЖКС 01.560 Кронштейн
27 54-61667А Ось
28 54-80924 Втулка
29 54-10170 Опора контрпривода
30 9650 6-10в12х50.35Ц9хр Ось
31 397 2,5x16.019 Шплинт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
