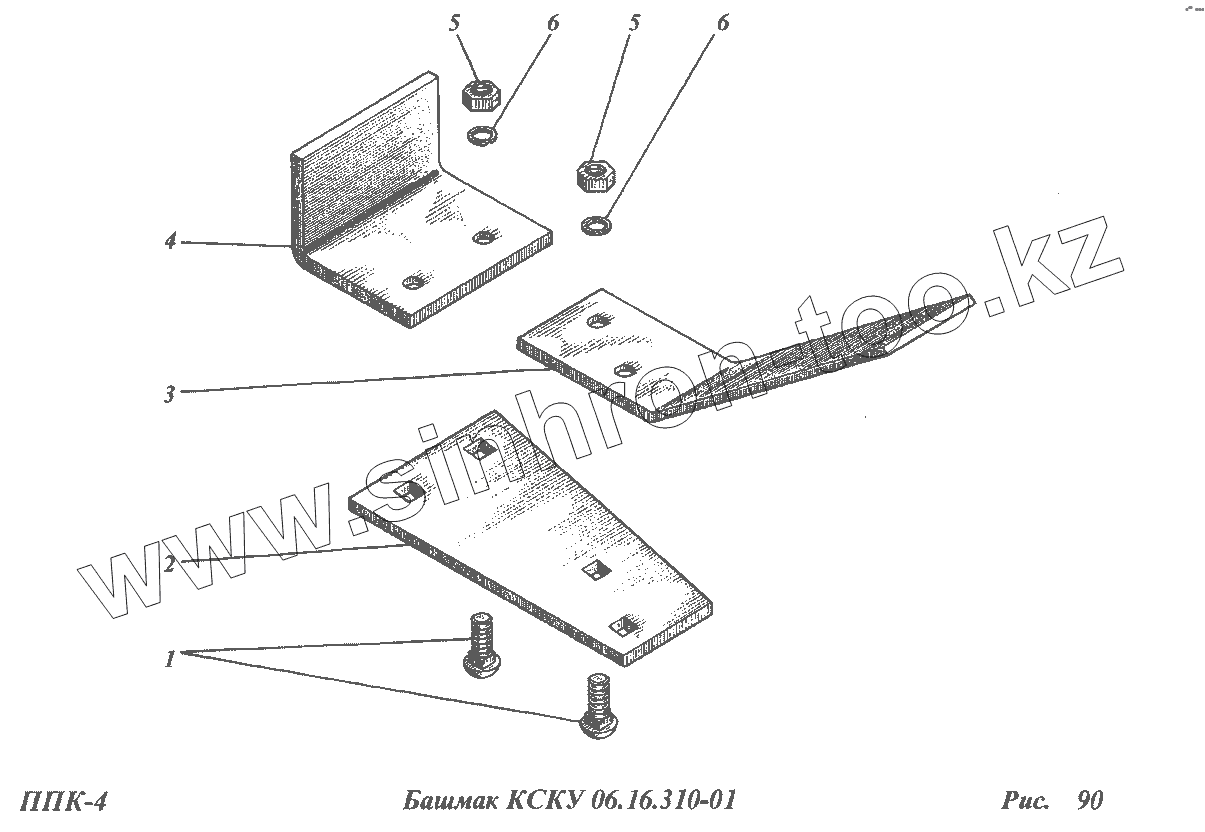

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Башмак КСКУ 06.16.310-01

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано CK-5М-1 «Нива» CK-5М-1 «Нива» (2002) Vector-450 (Часть 1) (2018) Vector-450 (Часть 2) (2018) Дон (общий каталог) Дон 1200 Дон 1200Б Дон 1500А Дон 1500Б Жатка 3518050-12010 (2020) Жатка S300.27 (2020) Жатка ЖЗТ-9 (2020) Жатка ЖКС (2020) Жатка ЖСУ-700 (2020) Жатка ЖСУ-703 (2020) Жатка РСМ-081.27 (2010) Жатка РСМ-081.27 (2020) Жатка РСМ-081.27 (вариант) (2010) Жатка РСМ-100.70, 1401.70 (2007) Жатка РСМ-161.27 (2020) Платформа-подборщик РСМ-081.08 (2020) Платформа-подборщик РСМ-091.08 (2020) ППК-81 Argus (2020) РСМ 2375 (2020) РСМ-100 (Дон-680) (2002) РСМ-100 (Дон-680М) (2010) РСМ-101 "Вектор" (2010) РСМ-101 "Вектор" (вариант) (2010) РСМ-10Б "Дон-1500Б" (2006) РСМ-1401 (2009) РСМ-142 "Acros" (2010) РСМ-142 "Acros" вариант (2010) РСМ-142 (Acros-550) (2020) РСМ-152 "Acros-590/595 Plus" Часть 1 (2020) РСМ-152 "Acros-590/595 Plus" Часть 2 (2020) РСМ-161 (Часть 1) (2015) РСМ-161 (Часть 2) (2015) РСМ-181 "Torum-740" (2010) РСМ-181 "Torum-740" (вариант) (2010) Стол рапсовый RSM001.00.000К (2020) Тележка для перевозки жатки РСМ-142.29 (2020) Тележка РСМ-142.29 (2009) Тележка транспортная ТТ-4000 (2020) Энергосредство ЭС-1 (2009)

Схема > Не выбрано Иллюстративный указатель Иллюстративный указатель Общий вид комбайна СК-5М1 с жаткой и копнителем Общий вид комбайна СК-5М1 с жаткой и измельчителем Общий вид комбайна СК-5М1 с приспособлением для уборки кукурузы КМД-6 Общий вид комбайна СК-5М1 с подборщиком и капотом Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Самоходный зерноуборочный комбайн Жатвенная часть ЖКС00.000, ЖКС00.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Жатка ЖКС01.000, ЖКС01.000-01 Корпус жатки ЖКС 01.010 Корпус жатки ЖКС 01.010-01 Шнек ЖКС01.300, ЖКС01.300-01 Шнек ЖКС01.300, ЖКС01.300-01 Труба пальчикового механизма шнека 3518050-111550 Вал кривошипа ЖКС 01.660А Плита 54-1-5-1А Опора жатки 3518050-12350 Башмак 54-1-2-3 Аппарат режущий ЖКС 01.500, ЖКС 01.500-01 Мотовило ЖКС 03.000 Мотовило ЖКС 03.000 Мотовило ЖКС 03.000 Мотовило ЖКС 03.000-01 Мотовило ЖКС 03.000-01 Мотовило ЖКС 03.000-01 Мотовило ЖКС 03.000-01 Мотовило ЖКС 03.000-01 Граблина ЖКС 03.240А, ЖКС 03.260А Ползун левый ЖКС 03.140 Ползун правый ЖКС 03.150 Эксцентрик ЖКС 03.100 Камера наклонная ЖКС 04.000, ЖКС 04.000-01 Камера наклонная ЖКС 04.000, ЖКС 04.000-01 Камера наклонная ЖКС 04.000, ЖКС 04.000-01 Камера наклонная ЖКС 04.000, ЖКС 04.000-01 Камера наклонная ЖКС 04.000, ЖКС 04.000-01 Камера наклонная ЖКС 04.000, ЖКС 04.000-01 Блок уравновешивания ЖКС 04.040 Камера наклонная ЖКС 04.000, ЖКС 04.000-01 Блок уравновешивания правый 54-1-4-5А (для 4,1м), 54-1-4-6А (для 5,0м) Вал транспортера нижний 3518050-18300А Вал верхний 54-1-4-13Б Звездочка натяжная 54-1-4-16А Вал контрприводной 54-1-4-2А Привод форсированный ЖКС01.460 Привод форсированный ЖКС01.460 Вал карданный 10.016.2000-03.33 привода жатки 4,1м Вал карданный 10.016.2000-.05.33 привода жатки 5,0м Устройство предохранительное ЖКС 01.370 шнека и мотовила Устройство предохранительное ЖКС 01.370 шнека и мотовила Шкив вариатора верхний ЖКС 01.630 Шкив вариатора нижний ЖКС 01.730 Подборщик ПХ70.000 Подборщик ПХ70.000 Подборщик ПХ70.000 Подборщик ПХ70.000 Подборщик ПХ70.000 Подборщик ПХ70.000 Транспортер ПХ71.000-01 Вал ведомый ПХ71.020Б Вал ведущий ПХ71.290 Нормализатор ПХ70.150/Разгружающее устройство 10.08.07.030В Стеблесъемник ПХ72.000А Шкив натяжной ЖКС00.080 Шкив ПХ70.370 Колесо 10.08.07.050Г Колесо 10.08.07.510А Капот соломотряса 54-112А Щитки правой стороны Щитки правой стороны Щитки правой стороны Щитки правой стороны Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Молотилка 54-2Б Панель правая 54-2-2И Панель левая 54-2-ЗЕ Крыша молотилки 54-2-4Д Рама 54-2-1Е Битер приемный А54-2-7 Битер отбойный А54-2-9А Остов барабана 3518050-22000 Подбарабанье 54-2-15И Надставка подбарабанья 54-2-81В Рычаг деки 54-0-63Д Соломотряс А54-2-11 Вал коленчатый ведущий А54-2-11-2А, Вал коленчатый ведомый А54-2-11-3Б Контрпривод соломотряса 54-2-76Б Грохот 54-2-12Б Решето верхнее 54-2-12-3В Рама решета 54-2-12-2 Удлинитель грохота 44Б-2-12-4А Стрясная доска 54-2-12-1А Фартук грохота 54-2-32Б Решетный стан 54-2-16Б Решето нижнее 54-2-16-2В Остов решетного стана 54-2-161-1Б Вентилятор А54-2-18Б, А54-2-18Б-01 Крылач вентилятора 54-2-18-1Б Вариатор вентилятора 54-2-79В Механизм регулировки вариатора вентилятора 54-2-89В Половонабиватель А54-2-73А Отсекатель 54-2-10А Вал колебательный А54-2-29Б Контрпривод задний А54-2-52, А54-2-52-01 Контрпривод задний А54-2-52 Контрпривод задний А54-2-52-01 Звездочка натяжная 54-2-59А Рычаг очистки правый 54-2-158, Рычаг очистки левый 54-2-158-01 Рычаг очистки правый 54-2-158, Рычаг очистки левый 54-2-158-01 Опора 54-2-182 Шнек колосовой А54-2-19А Шнек колосовой малый А54-2-20 Шнек зерновой А52-2-21А Элеватор зерновой А54-2-22-М Элеватор зерновой А54-2-22-М Элеватор колосовой А54-2-23 Элеватор колосовой А54-2-23 Сменное штифтовое молотильное устройство 54-139 Барабан 54-139-1 Подбарабанье 54-139-2 Надставка подбарабанья 54-139-3 Бункер зерна 54-6Б Бункер зерна 54-6Б Бункер зерна 54-6Б Бункер зерна 54-6Б Бункер зерна 54-6Б Бункер зерна 54-6Б Растяжка боковая 54-6-6, Тяга 54-6-8В Шнек бункера А54-6-2 Шнек выгрузной А54-6-3А Патрубок 54-6-3-2Б Шнек распределительный А54-6-5 Автомат сброса копны 54-0-121А Устройство натяжное 54-0-122 Шкив большой 54-2-40В Шкив натяжной 54-2-42 Шкив натяжной привода 54-2-43А Шкив натяжной 54-2-62А Шкив натяжной 54-2-78В Шкив натяжной 54-2-78В Шкив малый 54-2-120А Звездочка натяжная 54-2-121 Механизм предохранительный 54-2-19-3Б Механизм предохранительный 54-2-21-2Б Механизм предохранительный 34-6-2-1Б Копнитель 54-8В Копнитель 54-8В Копнитель 54-8В Копнитель 54-8В Копнитель 54-8В Копнитель 54-8В Копнитель 54-8В Копнитель 54-8В Ферма 44-8-1В Граблина левая А44-8-3Б, Граблина правая А44-8-2А Клапан задний 54-8-9В Приспособление универсальное ПУН-5.00.000 Приспособление универсальное ПУН-5.00.000 Приспособление универсальное ПУН-5.00.000 Приспособление универсальное ПУН-5.00.000 Приспособление универсальное ПУН-5.00.000 Приспособление универсальное ПУН-5.00.000 Приспособление универсальное ПУН-5.00.000 Приспособление универсальное ПУН-5.00.000 Корпус ПУН-5.07.000А, ПУН-5.07.000-01 Капот ПУН-04.000Д Разбрасыватель валкоукладчик ПУН-5.11.000 Щиток ПУН-21.000Б Барабан измельчающий ПУН-5.01.000Б Вентилятор ПУН-5.29.000Б Щиток ПУН-5.120.000А Установка скатной доски ПУН-5.08.000В Устройство противорежущее ПУН-5.02.000 Установка автосцепки ПУН-15.000Б Прицеп ПУН-15.010В Захват комбайновый ПУН-15.020А Шнек ПУН-5.03.000В Механизм предохранительный ПУН-5.03.070Б Кабина без жалюзи 52-122 Кабина без жалюзи 52-122 Кабина без жалюзи 52-122 Кабина без жалюзи 52-122 Кабина без жалюзи 52-122 Площадка водителя 54ПР-5Б Площадка водителя 54ПР-5Б Площадка водителя 54ПР-5Б Механизм переключения скоростей 54-5-1-ПБ Механизм подачи топлива 54-5-7 Рулевое управление 54-5-20 Рулевое управление 54-5-12А Площадка управления 54ПР-5-1А Площадка управления 54ПР-5-1А Площадка управления 54ПР-5-1А Площадка управления 54ПР-5-1А Площадка управления 54ПР-5-1А Сиденье РСМ-10.04.40.000Г Установка силовая 54-161 Установка силовая 54-161 Установка силовая 54-161 Установка силовая 54-161 Установка силовая 54-161 Установка силовая 54-161 Установка силовая 54-161 Установка силовая 54-161 Воздухозаборник радиатора 54-3-10Б Блок радиаторов 54-3-000, 54-3-000.1 Радиатор воздуховоздушный 20-32С2 Радиатор водяной 150 У.13.010-7 Капот 54-160-13А, Рама 54-160-14, Рама 54-160-1 Траверса 54-160-7А, Маслопровод сливной РСМ 10.05.00.360А Шкив натяжной привода главного контрпривода 44Б-3-19 Глушитель 22-17с2 Амортизатор сборный 54-3-68А Бачок топливный 54-161-8 Бак топливный 54-11В Трубопровод 54-160-11.Труба сливная 54-160-4 Установка силовая РСМ 5.05.01.000 Установка силовая РСМ 5.05.01.000 Установка силовая РСМ 5.05.01.000 Установка силовая РСМ 5.05.01.000 Установка силовая РСМ 5.05.01.000 Установка силовая РСМ 5.05.01.000 Установка силовая РСМ 5.05.01.000 Установка силовая РСМ 5.05.01.000 Установка силовая РСМ 5.05.01.000 Установка силовая РСМ 5.05.01.000 Жидкостно-масляный теплообменник 442-52-11с2 Дизельные двигатели Д-442-50Р, Д-442-51Р, Д-442-52Р, Д-442-53 Дизельные двигатели Д-442-50Р, Д-442-51Р, Д-442-52Р, Д-442-53 Дизель 442-00с1-50Р, 442-00с1-50Р.10, 442-00с1-50Р.20, 442-00с1-51Р, 442-00с1-51Р.10, 442-00с1-51Р.20 Дизель 442-00с1-50Р, 442-00с1-50Р.10, 442-00с1-50Р.20, 442-00с1-51Р, 442-00с1-51Р.10, 442-00с1-51Р.20 Дизель 442-00с1-50Р, 442-00с1-50Р.10, 442-00с1-50Р.20, 442-00с1-51Р, 442-00с1-51Р.10, 442-00с1-51Р.20 Дизель 442-52-00с1, 442-52-00с1.10, 442-52-00с1.20, 442-53-00с1, 442-53-00с1.10, 442-53-00с1.20 Дизель 442-52-00с1, 442-52-00с1.10, 442-52-00с1.20, 442-53-00с1, 442-53-00с1.10, 442-53-00с1.20 Общий вид дизеля Блок-картер 442-01с1 Блок-картер 442-01с1 Блок-картер 442-01с2 Блок-картер 442-01с2 Картер маховика 41-01с3-11, 41с3-11.10, 41с3-11.20 Картер маховика 41-01с3-01, 41с3-01.10, 41с3-01.20, 41с3-01.30 Картер маховика 41с-01с3-01, 41с-01с3-01.10, 41с-001с3-01.20 Картер шестерен с крышкой 41-02с1-3, 41-02с1-3.10, 41-02с1-3.20 Поршень с шатуном 461-03с1 Поршень с шатуном 440-03с1 Вал коленчатый 444-04с1, 444-04с1-00.20 Маховик 6Т3-04с2-10, 6Т3-04с2-10.20 Маховик 41с-04с2-20, 41с-04с2-20.20 Механизм распределения 41-05с1 Ось толкателей 41-05с3 Передаточный механизм газораспределения 41-06с6 Колпак головки цилиндров 440-06с7, 440-06с7.10, 440-06с7.20 Головка с коллекторами и термостатом 442-00с2-50, 442-00с2-50.10, 442-00с2-50.20, 442-00с2-51, 442-00с2-51.10, 442-00с2-51.20 Головка с коллекторами и термостатом 442-00с2-50, 442-00с2-50.10, 442-00с2-50.20, 442-00с2-51, 442-00с2-51.10, 442-00с2-51.20 Головка цилиндров с клапанами 440-06с9-01-10 Головка цилиндров 440-06с2-01-10 Коллектор впускной 440-06с13-03, 440-16с13-03.10, 440-16с13-03.20 Коллектор выпускной 440-07с2-10, 440-07с2-10.10, 440-07с2-10.20 Труба водяная 444-06с15-01, 444-06с15-01.20, 444с-06с15-01 Крышка картера нижняя 41-08с1-11, 41-08с1-11.10, 41-08с1-11.20 Насос масляный с трубами МН41-09с1, МН-41-09с1.10 Насос масляный 11ТА-09с2-10, 11ТА-09с2-10.10, 11ТА-09с2-10.30, 1ТА-09с2-10.40, 11ТА-09с2-10.50 Насос масляный с трубами 442-52-09с1, 442-52-09с1.10 Центрифуга с разборным масляным фильтром 10-10с1-02 Центрифуга с разборным масляным фильтром 442-52-12с1 Установка воздухоочистителя 442-12с1.10, 442-12с1.20 Насос водяной и вентилятор 444-13с1, 444-13с1.00.10, 444-13с1-00.20 Насос водяной 41-13с3-1Г Насос водяной и вентилятор 442-52-13с1, 442-52-13с1.10, 442-52-13с1.20 Насос водяной 01-13с3-2Г Ролик натяжной 01М-13с11-2, 01М-13с11-2.10, М-13с11-2.20 Установка электрооборудования и приборов 440-14с1-03 Система дизеля топливная 440-15с1-25, 440-15с1-25.10, 440-15с1-25.20 Фильтр грубой очистки топлива ФГ-25 41-60с1 Фильтр тонкой очистки топлива ФТ-80 41-70с1 Система дизеля топливная 440-15с1-2-25, 440-15с1-2-25.10, 440-15с1-2-25.20 Фильтр тонкой очистки топлива ФТ-80 с топливопроводами 41-15с10-3, 41-15с10-3.10, 41-15с10-3.20 Насос топливный АТНМ 410010 с регулятором 444-16с1-25, 444-16с1-25.10, 444-16с1-25.20 Насос топливный 444-16с2, 444-16с2.10, 444-16с2.20 Насос топливный 444-16с2, 444-16с2.10, 444-16с2.20. Вал кулачковый 41-16с6-1, 41-16с6-1.20 Толкатель плунжера 80.16.013-2 Головка топливного насоса 440-16с12, 440-16с12.10, 440-16с12.20 Плунжерная пара 461-16с15-01 Насос топливоподкачивающий 16-с30-8А-03, 16-с30-8А-03.20 Регулятор 444-17с1, 444-17с1.20 Валик регулятора 444-17с9, 444-17с9.20 Вилка регулятора с тягой 440-17с10 Клапан электромагнитный топливный 460-22с1 Установка ограждений 444-18с-14, 444-18с-14.20 Система турбонаддува 442-52-18с1, 442-52-18с1.10, 442-52-18с1.20 Система турбонаддува 442-52-18с1, 442-52-18с1.10, 442-52-18с1.20 Пусковое устройство 444-19с1, 444-19с1.10, 444-19с1.20 Пусковое устройство 444-19с1, 444-19с1.10, 444-19с1.20 Форсунка 444-20с-1, 444-20с-1.20 Стартер с проставкой 440-19с1-1, 440с-19с1-1.20 Муфта сцепления 444-21с-1, 444-21с-1.10, 444-21с-1.20, 444-21с1-10, 444-21с1-10.10, 444-21с1-10.20 Муфта сцепления 444-21с-1, 444-21с-1.10, 444-21с-1.20, 444-21с1-10, 444-21с1-10.10, 444-21с1-10.20 Кожух с дисками А52.22.000-10, А52.22.000-30 Муфта выключения 6Т2-21с9, 6Т2-21с9-00.10, 6Т2-21с9-00.20, Крышка муфты сцепления 41-21с12А, 41-21с12А-00.10, 41-21с12А-00.20, 41-21с12А-10, 41-21с12А-10.10, 41-21с12А-10.20 Рычаг с осью 6Т2-21с11 Муфта сцепления 440-21с1, 440-21с1-00.10, 440-21с1-00.20, 440-21с1-10.10, 440-21с1-10.20 Муфта сцепления 440-21с1, 440-21с1-00.10, 440-21с1-00.20, 440-21с1-10.10, 440-21с1-10.20 Корпус муфты сцепления с дисками 440-21с2, 440-21с2-00.10, 440-21с2-00.20 Крышка муфты сцепления 440-21с12, 440-21с12-00.10, 440-21с12-00.20, 440-21с12-10, 440-21с12-10.10, 440-21с12-10.20, Муфта выключения 6Т2-21с9, 6Т2-21с9-00.10, 6Т221с9-00.20 Установка механизма уравновешивания 41-23с1-3 Насосы шестеренчатые 440-26с1-02, 440-16с1-02.10, 440-26с1-02.20 Насосы шестеренчатые с приводами 440-26с1, 440-26с1.10, 440-26с1.20 Насосы шестеренчатые с приводами 03МЛ-26с1-02, 03МЛ-26с1-02.10, 03МЛ-26с1-02.20 Насосы шестеренчатые с приводами 03МЛ-26с1-02, 03МЛ-26с1-02.10, 03МЛ-26с1-02.20 Схема расположения подшипников дизеля Д-442 Мост ведущих колес 54Б-4, 54ПБ-4 Мост ведущих колес 54Б-4, 54ПБ-4 Коробка диапазонов 54А-4-1 Коробка диапазонов 54А-4-1 Коробка диапазонов 54А-4-1 Коробка диапазонов 54А-4-1 Коробка диапазонов 54А-4-1 Коробка диапазонов 54А-4-1 Коробка диапазонов 54А-4-1 Коробка диапазонов 54А-4-1 Коробка диапазонов 54А-4-1 Коробка диапазонов (крышка 54-4-1-31А) 54А-4-1 Коробка диапазонов 54А-4-1 Муфта включения сцепления 54-4-1-3 Кожух моста 54Б-4-8 Редуктор бортовой в сборе 54-4-3, 54-4-4 Редуктор бортовой левый 54-4-3 Редуктор бортовой левый 54-4-3 Тормоз левый 54-4-3-1 Барабан с осью 54-4-4-4А Дифференциал 54-4-2А Блок ведомый 54А-4-25Б Шкив (блок) ведомый 54А-4-25-1В Диск подвижный 54А-4-25-1-2, Диск неподвижный 54А-4-25-1-3 Шкив ведомый 54А-4-25Б Опора шкива ведомого 54А-4-25-2Б Муфта сцепления 54А-4-1-1 Диск сцепления ведомый 44-4-1-1-2 Диск сцепления 54-4-1-1-1 Цилиндр тормозной 54-4-4-1-4 Колесо ведущее левое 54-4-6, Колесо ведущее правое 54-4-7 Мост управляемых колес 54-10В, 54-10В-01 Мост управляемых колес 54-10-1В Мост ведущих колес РСМ-5.02.05.000, РСМ-5.02.01.000 Тяга рулевая поперечная 54-10-1-2 Блок ведущий вариатора 54-154 Блок ведущий вариатора 54-154 Шкив неподвижный 54-154-1 Устройство натяжное 54-0-124Б Левая сторона комбайна с жаткой и копнителем Левая сторона комбайна с подборщиком и капотом Левая сторона комбайна с жаткой и копнителем Правая сторона комбайна с гидростатическим приводом ходовой части и измельчителем Правая сторона комбайна с механическим приводом ходовой части и копнителем Правая сторона комбайна с механическим приводом ходовой части и измельчителем ПУН-5 Система гидравлическая РСМ-5.09.40.000 Система гидравлическая РСМ-5.09.40.000 Система гидравлическая РСМ-5.09.40.000-01 Система гидравлическая РСМ-5.09.40.000-02 Система гидравлическая РСМ-5.09.30.000 Система гидравлическая РСМ-5.09.30.000 Система гидравлическая РСМ-5.09.30.000-01 Система гидравлическая РСМ-5.09.30.000-02 Система гидравлическая РСМ-5.09.40.000 /01/02 Система гидравлическая РСМ-5.09.40.000-01 Система гидравлическая РСМ-5.09.40.000-02 Система гидравлическая РСМ-5.09.30.000 /01/02 Система гидравлическая РСМ-5.09.30.000/01/02 Система гидравлическая РСМ-5.09.30.000 /01/02 Система гидравлическая РСМ-5.09.40.000, РСМ-5.09.30.000 Система гидравлическая РСМ-5.09.30.000/01/02, РСМ-5.09.40.000 /01/02 Гидросистема шасси РСМ-5.09.41.000 Гидросистема шасси РСМ-5.09.31.000 Гидросистема шасси РСМ-5.09.41.000 Гидросистема шасси РСМ-5.09.31.000 Гидросистема шасси РСМ-5.09.31.000, РСМ-5.09.41.000 Гидросистема шасси РСМ-5.09.41.000 Гидросистема шасси РСМ-5.09.31.000 Гидроцилиндр РСМ-5.09.21.050А Гидроцилиндр РСМ-5.09.21.060 Гидросистема каркаса РСМ-5.09.33.000/01/02 Гидросистема каркаса РСМ-5.09.33.000/01/02 Гидросистема каркаса РСМ-5.09.33.000/01/02 Гидробак РСМ-10Б.09.59.050 Гидробак РСМ-5.09.33.110 Гидробак 54-9-17В Клапан РСМ-5.09.23.100 Распределитель РСМ-5.09.23.130 Распределитель РК 00.000-06 Гидросистема установки двигателя РСМ-5.09.34.000, (Д-442-52Р/53Р) Гидросистема установки двигателя РСМ-5.09.34.000 Гидроцилиндр РСМ-5.09.24.040 Гидроцилиндр РСМ-5.09.24.040 Гидросистема бункера РСМ-5.09.35.000 Гидросистема бункера РСМ-5.09.35.000 Вибратор ГА-4000В Гидрораспределитель РСМ-5.09.35.120 Гидрораспределитель 7РМ50-23/24 Секция рабочая РМ50.01.000 Секция рабочая РМ50.01.000-01/07 Гидроцилиндр РСМ-10Б.09.78.010 Фильтр РСМ-5.09.01.300 Гидроцилиндр ГА-76010А-01 Гидроцилиндр ГА-76020А-01 Гидросистема жатки ЖКС 09.000А, ЖКС 09.000А-01 Гидроцилиндр ГЦ63.200.16.000-03 Наконечник левый ГА-25050 Наконечник левый ГА-25050 Гидросистема площадки управления РСМ-5.09.26.000 Насос дозатор моноблочный НДМ 125-6,3 Насос дозатор моноблочный НДМ 125-6,3 Гидросистема копнителя РСМ-5.09.27.000 Электрооборудование 54-170 Электрооборудование 54-170 Электрооборудование 54-170 Электрооборудование 54-170 Электрооборудование 54-170 Электрооборудование 54-170 Электрооборудование 54-170 Электрооборудование 54-170 Клапан 34-7-2 Щиток приборов 54-170-1Б Щиток 54В-7-1-1А Включатель 54-7-33-1В Установка контрольно-измерительной системы 54В-7-65 Установка контрольно-измерительной системы 54В-7-65 Электрооборудование аккумуляторного ящика 54В-7-4Б Электрооборудование кабины 54В-7-2 Электрооборудование кабины 54В-7-2 Электрооборудование кабины 54В-7-2, 54-7-2-01 Электрооборудование кабины 54В-7-2 Щиток 54В-7-2-8 Вентилятор кабины 54-121-2Д Вентилятор 54В-7-2-9 Электрооборудование бункера 54В-7-3 Электрооборудование бункера 54В-7-3 Электрооборудование бункера 54В-7-3 Электрооборудование бункера 54В-7-3 Электрооборудование бункера 54В-7-3 Установка отопителя 54-133Б Самоходный зерноуборочный комбайн СК-5М1 с приспособлением для уборки кукурузы ППК-4 Комплект переоборудования КПР 76.000А-01 Комплект переоборудования (устройство натяжное) КПР 76.000А-01, КПР 66.000А-01 Комплект переоборудования (устройство натяжное) КПР 76.000А-01, КПР 66.000А-01 Комплект переоборудования (щиток) КПР 76.000А-01, КПР 00.290А Комплект переоборудования КПР 76.000А-01 Комплект переоборудования КПР 76.000А-01 (установка контейнера) Комплект переоборудования КПР 76.000А-01 Комплект переоборудования КПР 76.000А-01 (шкив КПР 00.240) Приставка кукурузоуборочная Световозвращатель КПР 00.620-01 Приставка кукурузоуборочная ППК-4-01 Аппарат режущий КПР 49.000-01 Ограждение КСКУ 06.00.030 Привод КСКУ 06.52.000-01 Отдушина КОП 08.020 Приставка кукурузоуборочная ППК-4-01 Шнек стеблей КПР 46.000-01 Измельчитель КПР 50.000-01 Измельчитель КПР 50.000-01 Муфта обгонная Н.021.05.000 Звездочка натяжная КОШ 00.720 Приставка кукурузоуборочная ППК-4-01 Шнек початков КПР 57.000-01 Шнек початков КПР 57.000-01 Шнек початков КПР 57.000-01 Приставка кукурузоуборочная ППК-4-01 Камера наклонная КПР 41.000-01 Камера наклонная КПР 41.000-01 Битер КПР 41.120 Битер КПР 41.130 Битер КПР 41.200 Головка КПР 62.000 Вал контрприводной КПР 56.000Б-01 Устройство натяжное КПР 69.000б-01 Звездочка натяжная КСКУ 06.18.020 Щиток КПР 00.360А-01 Приставка кукурузоуборочная ППК-4-01 Труба измельчителя КПР 47.000-01 Труба измельчителя КПР 47.000-01 Кожух КПР 51.000-01 Поддон КПР 43.000 Тросик КПР 47.170А-01 Звездочка КОШ 00.030Б Приставка кукурузоуборочная ППК-4-01 Облицовка КСКУ 06.26.000-01 Ловитель КСКУ 06.26.060 Облицовка КСКУ 06.27.000-01 Ловитель КСКУ 06.26.060 Капот КСКУ 06.10.000-01 Мыс КСКУ 06.20.000 Мыс КСКУ 06.21.000 Мыс КСКУ 06.22.000 Битер приемный КПР 48.000 Битер приемный КПР 48.000 Вал промежуточный КПР 53.000-01 Приставка кукурузоуборочная ППК-4-01 Русло КСКУ 06.16.000-01 Русло КСКУ 06.16.000-01 Русло КСКУ 06.16.000-01 Валец КСКУ 06.16.020 Валец КСКУ 06.16.030 Звездочка натяжная КСКУ 06.16.090 Русло КСКУ 06.56.010-01 Коробка раздаточная КСКУ 06.16.010А-01 Коробка раздаточная КСКУ 06.16.010А-01 Коробка раздаточная КСКУ 06.16.010А-01 Коробка раздаточная КСКУ 06.56.010-01 Коробка раздаточная КСКУ 06.56.010А-01 Коробка раздаточная КСКУ 06.56.010А-01 Коробка раздаточная КСКУ 06.56.010А-01 Коробка раздаточная КСКУ 06.56.010А-01 Вал соединительный КСКУ 06.34.000-01 Привод русел КСКУ 06.38.000Б-01 Замок КСКУ 06.00.230 Приставка кукурузоуборочная ППК-4-01 Упор КПР 44.000 Приставка кукурузоуборочная ППК-4-01 Ограждение КПР 60.000 Кронштейн КПР 69.000 Приставка кукурузоуборочная ППК-4-01 Ограждение КПР 61.000 Кронштейн КМД 68.000А Стойка опорная КПР 72.000 Приставка кукурузоуборочная ППК-4-01 Ролик натяжной КПР 64.000-01 Вал промежуточный КПР 52.000-01 Башмак КСКУ 06.16.300-01 Башмак КСКУ 06.16.310-01 Раскос КСКУ 06.00.110 Гидравлическая система КПР 68.000А Гидравлическая система КПР 68.000А Гидравлическая система КПР 68.000А Гидравлическая система КПР 68.000А Гидроцилиндр ГА 44.000 Система сигнализации КПР 67.000-01 Система сигнализации КПР 67.000-01 Сигнализатор муфты КОШ 48.110А Кронштейн с включателем КОШ 48.790 Схема расположения подшипников Схема цепных контуров (левая сторона) Схема цепных контуров (правая сторона) Схема ременных контуров Инструменты КПР 77.000-01 Приспособление для уборки крупяных культур и горчицы ПКК-5 Приспособление для уборки крупяных культур и горчицы со сменным приводом отбойного битера ПКК-5-01 Приспособление для уборки крупяных культур и горчицы с приводом барабана дополнительным цепным ПКК-5-02 Приспособление для уборки крупяных культур и горчицы с приводом барабана дополнительным цепным и со сменным приводом отбойного битера ПКК-5-03 Установка привода отбойного битера ПКК-5.14.000А Привод барабана дополнительный цепной 54-151В Блок звездочек контрпривода 54-151-2Б Установка блока звездочек на вал барабана 54-151-1Б Устройство натяжное 54-151-3 Привод барабана дополнительный ПКК-5.30.000 Привод барабана дополнительный ПКК-5.30.000 Блок звездочек контрпривода 54-151-2Б Комплект лопастей шнека ПКК-5.23.000 Установка фартуков на жатку ПКК-5.18.000 Установка кожуха шнека ПКК-5.24.000 Привод колосового шнека ПРК 06.000 Фартук полотняный ПРК 20.000 Решето сетчатое крупноячеистое ПРК 04.000 Решето сетчатое крупноячеистое ПРК 04.000 Дека приемного битера ПКК-5.13.000 Комплект граблин мотовила ПРК 01.000 Граблина с лопастями ПРК 01.000 Граблина ПРК 01.020 Лопасть ПРК 01.030, ПРК 01.040 Решето сетчатое крупноячеистое ПРК 04.000 Решето сетчатое крупноячеистое ПРК 04.000 Привод колосового шнека ПРК 06.000 Комплект сменных звездочек ПРК 16.000 Фартук полотняный ПРК 20.000 Надставка стрясной доски ПРК 22.000А Комплект граблин мотовила ПРК 31.000А Комплект граблин мотовила ПРК 31.000А Граблина ПРК 31.010 Лопасть ПРК 31.150

1

2

3

4

5

5

6

6

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М10x25 7802		Болт
2	КСКУ 06.16.448А		Накладка
3	КСКУ 06.16.527		Подошва
4	КСКУ 06.16.525		Жесткость
5	2М10 5915		Гайка
6	10.65Г6402		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
