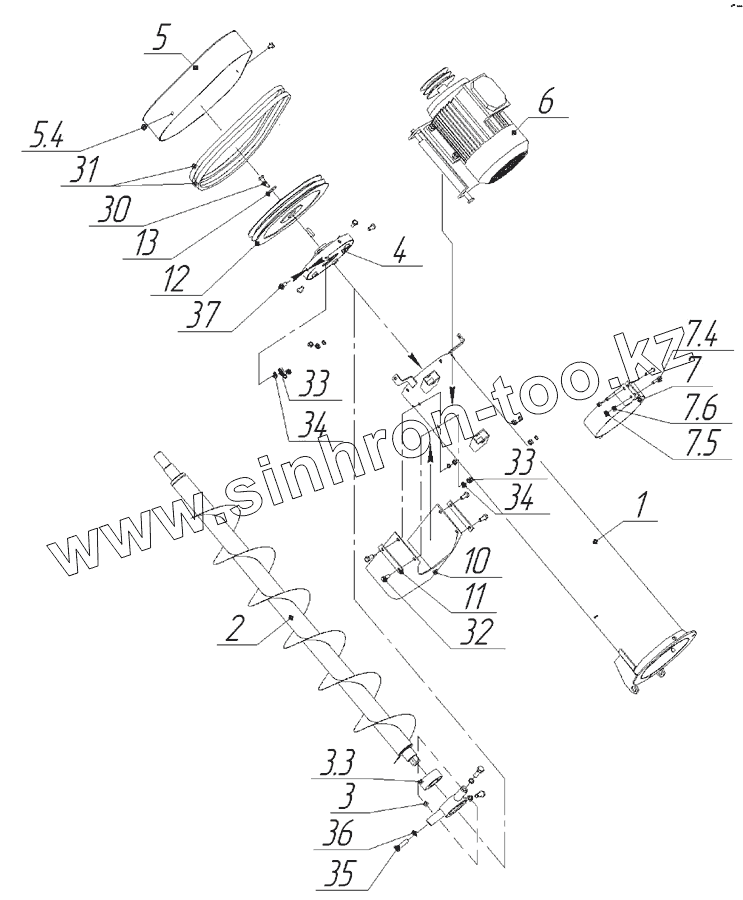

Каталог запасных частей к технике: Ремком ПС-5Б. Шнек верхний ИЯПБ.16.20.20.000
1
2
3
3.3
4
5
5.4
6
7
7.4
7.5
7.6
12
10
11
13
30
31
32
33
33
34
34
35
36
37
8х7х28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЯПБ.16.20.21.000 | Кожух в сборе | |
| 2 | ИЯПБ.16.20.22.000 | Шнек в сборе | |
| 3 | ИЯПБ.17.22.03.000 | Опора промежуточная | |
| 3.3 | 3206 2RS | Подшипник | |
| 4 | ИЯПБ.15.26.00.000 | Опора подшипника верхняя | |
| 5 | ИЯПБ.15.20.05.000 | Кожух защитный | |
| 5.4 | М8-6gх10 | Болт | |
| 6 | ИЯПБ.15.23.00.000 | Привод в сборе | |
| 7 | ИЯПБ.16.20.23.000 | Хомут подвижный | |
| 7.4 | М6-6gх30 | Болт | |
| 7.5 | М6-6Н | Гайка | |
| 7.6 | 6Н 65Г | Шайба | |
| 12 | ИЯПБ.15.20.11.000 | Шкив | |
| 10 | ИЯПБ.17.22.00.001 | Желоб | |
| 11 | ИЯПБ.17.22.00.002 | Пластина прижимная | |
| 13 | ИЯПБ.15.20.00.007 | Шайба | |
| 30 | М8-6gх30 | Болт | |
| 31 | SPA-950 | Ремень | |
| 32 | М8-6gх20 | Болт | |
| 33 | М8-6Н | Гайка | |
| 34 | 8Н 65Г | Шайба | |
| 35 | М10-6х35 | Болт | |
| 36 | 10Н 65Г | Шайба | |
| 37 | М8-6gх16 | Болт | |
| 8х7х28 | 8х7х28 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
