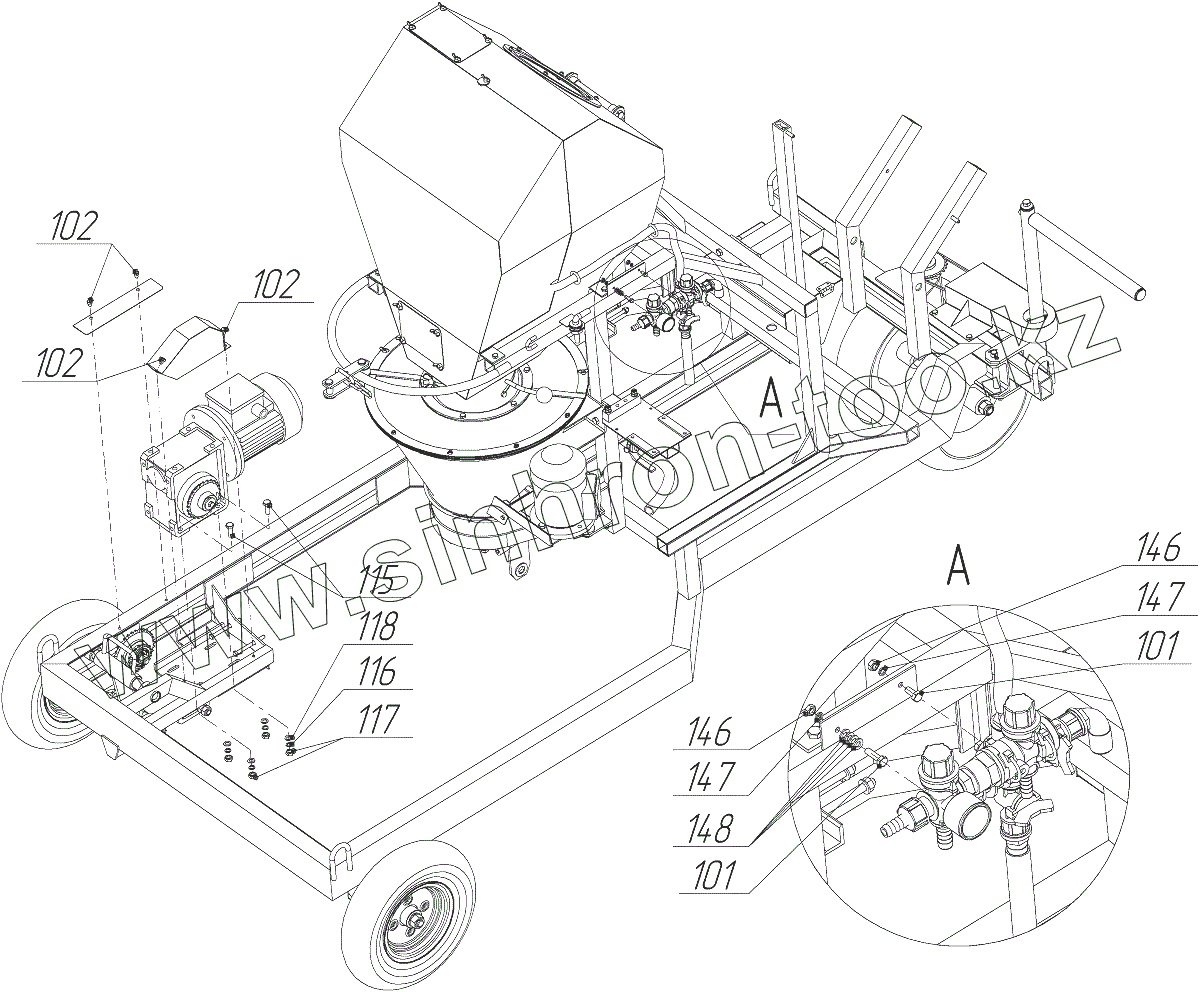

Каталог запасных частей к технике: Ремком ПС-20. Протравливатель ПС-20
101
101
102
102
102
115
116
117
118
146
146
147
147
148
2 х 20
Табличка маркировочная
ПВС-4х1,5
3,6 х 250
Комплект ЗИП
Е1508 1,5-8
НКИ 2-4,5
НКИ 5,5-6
Комплект наклеек
3 х 4
М16-6g х 70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЯПБ 11.20.00.000 | Рама | |
| 1-3 | ИЯПБ.11.20.60.000 | Рама щита управления | |
| 2 | ИЯПБ 11.50.00.000 | Камера протравливания | |
| 3 | ИЯПБ 11.30.00.000 | Бак в сборе | |
| 4 | ИЯПБ 11.10.00.000 | Модуль дозирования семян | |
| 5 | ИЯПБ 11.70.00.000 | Шнек загрузочный | |
| 6 | ИЯПБ 11.85.00.000 | Шнек выгрузной | |
| 7 | ИЯПБ 11.54.00.000 | Подвеска шнека выгрузки | |
| 9 | ИЯПБ 11.65.00.000 | Опора поворотная | |
| 10 | ИЯПБ 11.05.00.000 | Бегунок | |
| 11 | ИЯПБ 11.06.00.000 | Механизм подъёма | |
| 13 | ИЯПБ 11.00.61.000 | Кожух правый | |
| 14 | ИЯПБ 11.04.00.000 | Бачок в сборе | |
| 15 | ИЯПБ 11.80.00.000 | Механизм подъёма | |
| 16 | ИЯПБ 11.60.00.000 | Самоход | |
| 17 | ИЯПБ 11.00.50.000 | Ящик ЗИП | |
| 19 | ИЯПБ 11.66.00.000 | Привод поворота | |
| 21 | ИЯПБ 11.07.00.000 | Система фильтрации | |
| 22 | ИЯПБ 11.08.00.000 | Комплект рукавов | |
| 23 | ИЯПБ 11.32.00.000 | Узел распределения жидкости | |
| 24 | ИЯПБ 11.94.10.000 | Насосная установка | |
| 25 | ИЯПБ 11.90.00.000 | Система дозирования | |
| 26 | ИЯПБ 11.00.65.000 | Кожух | |
| 40 | ИЯПБ 11.00.00.001 | Ось поворотная | |
| 41 | ИЯПБ 11.00.00.002 | Втулка | |
| 42 | ИЯПБ 11.00.00.003 | Палец | |
| 43 | ИЯПБ 11.00.00.004 | Кронштейн | |
| 45 | ИЯПБ 11.00.00.045 | Кожух насосной установки | |
| 46 | ИЯПБ 11.00.00.046 | Подушка насоса | |
| 47 | ИЯПБ 11.00.00.047 | Подушка двигателя | |
| 48 | ИЯПБ 11.00.00.048 | Шайба резиновая | |
| 50 | ИЯПБ 11.00.00.006 | Щиток левый | |
| 51 | ИЯПБ 11.00.00.051 | Фиксатор крана | |
| 70 | ИЯПБ 11.35.00.000 | Пульт управления | |
| 71 | ВБ1П.30М.130.15.12.5.Z | Датчик ёмкостной | |
| 76 | 11Б41 Ду20 | Кран шаровой | |
| 77 | 1032320 | Фитинг прямой | |
| 78 | 118213 | 90 неразъёмный фитинг | |
| 100 | ПР-12,7-1820-1 | Цепь | |
| 100 | С-ПР-12,7-1820-1 | Цепь | |
| 101 | М6-6g х 16 | Болт | |
| 102 | М8-6g х 10 | Болт | |
| 103 | М8-6Н | Гайка | |
| 104 | 8 Л 65Г | Шайба | |
| 105 | А.20 | Шайба | |
| 106 | 4 х 28 | Шплинт | |
| 111 | А20 | Шайба | |
| 112 | 4 х 28 | Шплинт | |
| 115 | ИЯПБ 11.00.50.000 | Ящик ЗИП | |
| 116 | ИЯПБ 11.66.00.000 | Привод поворота | |
| 117 | Гайка | Гайка | |
| 118 | Шайба | Шайба | |
| 119 | М8-6g х 16 | Болт | |
| 120 | М8-6g х 45 | Болт | |
| 121 | М8-6Н | Гайка | |
| 123 | А.8 | Шайба | |
| 124 | М14-6g х 50 | Болт | |
| 125 | А.14 | Шайба | |
| 126 | 14 Л 65Г | Шайба | |
| 127 | М8-6g х 16 | Болт | |
| 128 | 10 Л 65Г | Шайба | |
| 129 | М10-6Н | Гайка | |
| 130 | А.20 | Шайба | |
| 131 | 4 х 28 | Шплинт | |
| 132 | М10-6g х 60 | Болт | |
| 133 | 10 Л 65Г | Шайба | |
| 134 | М10-6Н | Гайка | |
| 135 | М10-6g х 60 | Болт | |
| 136 | М8-6g х 55 | Болт | |
| 137 | 8 Л 65Г | Шайба | |
| 138 | М8-6Н | Гайка | |
| 139 | А.20 | Шайба | |
| 140 | 4 х 28 | Шплинт | |
| 143 | М8-6g х 40 | Болт | |
| 144 | А.8.0 | Шайба | |
| 145 | М8-6Н | Гайка | |
| 146 | М6-6Н | Гайка | |
| 147 | 6 Н 65Г | Шайба | |
| 148 | А.6.0 | Шайба | |
| 2 х 20 | 2 х 20 | Заклёпка | |
| Табличка маркировочная | Табличка маркировочная | Табличка маркировочная | |
| ПВС-4х1,5 | ПВС-4х1,5 | Провод | |
| 3,6 х 250 | 3,6 х 250 | Стяжка кабельная | |
| Комплект ЗИП | Комплект ЗИП | Комплект ЗИП | |
| Е1508 1,5-8 | Е1508 1,5-8 | Наконечник-гильза | |
| НКИ 2-4,5 | НКИ 2-4,5 | Наконечник | |
| НКИ 5,5-6 | НКИ 5,5-6 | Наконечник | |
| Комплект наклеек | Комплект наклеек | Комплект наклеек | |
| 3 х 4 | 3 х 4 | Провод | |
| М16-6g х 70 | М16-6g х 70 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
